23 cnc stappenmotor
Onbekend
23 cnc stappenmotor
Krachtige NEMA 23 stappenmotor voor veeleisende toepassingen
Deze NEMA 23 stappenmotor is het sterkste model in zijn serie en levert uitzonderlijk koppel voor zijn formaat. Met een indrukwekkend vasthoudkoppel van 3,0 Nm (44,3 oz.in) en een nauwkeurige staphoek van 1,8 graden (200 stappen per omwenteling) is deze motor ideaal voor CNC-machines, 3D-printers, robotica en andere automatiseringsprojecten waar precisie en betrouwbaarheid cruciaal zijn. Dankzij de robuuste constructie en het hoge koppel presteert de motor consistent, zelfs onder zware belasting.
Belangrijkste kenmerken
- Hoog vasthoudkoppel: 3,0 Nm (44,3 oz.in) zorgt voor krachtige en stabiele prestaties.
- Precieze staphoek: 1,8 graden per stap, goed voor 200 stappen per omwenteling en nauwkeurige positionering.
- Hoge stroomcapaciteit: 3A per fase voor een sterke en soepele werking.
- Bipolaire motor: geschikt voor gangbare stappenmotordrivers met constante stroom of chopperregeling.
- Compacte NEMA 23 behuizing: 57 x 57 mm framemaat past in de meeste standaard mounts.
- Lange levensduur: stevige behuizing en hoogwaardige materialen voor langdurig gebruik.

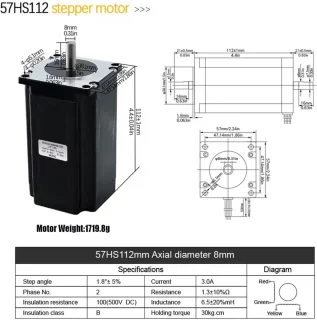

Elektrische specificaties
- Fabrikant onderdeelnummer: 57HS112
- Motortype: bipolaire stappenmotor
- Staphoek: 1,8 graden
- Vasthoudkoppel: 3,0 Nm (44,3 oz.in)
- Nominale stroom per fase: 3A
- Faseweerstand: 100 mΩ
- Inductie: 6,5 mH ±20% (bij 1 kHz)
Fysieke specificaties
- Framemaat: 57 x 57 mm
- Lichaamslengte: 112 mm
- Asdiameter: 8 mm
- Aslengte: 21 mm
- Aantal draden: 4
- Draadlengte: 500 mm
- Gewicht: 1,5 kg
Aansluiting en bedrading
De motor wordt geleverd met vier aansluitdraden in de volgende kleurcodering:
- Rood: A+
- Groen: A-
- Geel: B+
- Blauw: B-
Sluit de motor aan op een geschikte bipolaire stappenmotordriver. Controleer altijd de juiste faseaansluiting om een correcte werking te garanderen.
Veiligheidsinformatie
Let op: sluit deze motor uitsluitend aan op een constante stroom- of chopperdrive. Het direct aansluiten van de motor op een voeding of batterij leidt tot onherstelbare schade aan de motor. Zorg ervoor dat de driver correct is ingesteld voordat u de motor test.
Snelle levering uit Nederland
Bestel vandaag en profiteer van een snelle verzending vanuit Nederland. De motor is zorgvuldig verpakt en wordt geleverd met alle benodigde specificaties voor eenvoudige installatie. Een uitstekende keuze voor zowel professionele als hobbyprojecten.
Beste prijs vandaag
€75,55
Verkrijgbaar bij Bol.com
Prijs gecheckt op 6 augustus 2026
Uiterlijk 13 augustus in huis
Bekijk bij Bol.com-
Bol.com
€75,55
Bekijk bij Bol.com
Productspecificaties
7 groepen- Merk
- Merkloos
- Aantal printkoppen
- 0
- Diameter printmateriaal
- 0
- Kan zelfstandig met internet verbinden
- Nee
- App vereist voor volledige functionaliteit
- Nee
- Ondersteuning met updates
- Minimaal 12 maanden na introductiedatum
- Fabrikant Naam
- BeiJingLiangPinJiaZuoKeJiWenHuaFaZhanYouXianGongSi
- CE markering
- Niet van toepassing
- Taal handleiding
- Duits
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- EAN
- 2734609183632
Veelgestelde vragen
7 vragen
Deze Nema 23 stappenmotor heeft een vasthoudkoppel van 3,0 Nm (44,3 oz.in), wat hem geschikt maakt voor lichtere CNC-freesmachines, 3D-printers en andere automatiseringsprojecten. Met dit koppel kun je bijvoorbeeld assen, spoelen of tafels met een redelijke belasting aandrijven. Houd er rekening mee dat het koppel afneemt bij hogere snelheden, dus kies de aandrijving en mechanica zorgvuldig.
De motor is een bipolaire stappenmotor met vier aansluitdraden: rood (A+), groen (A-), geel (B+) en blauw (B-). Sluit deze draden aan op de overeenkomstige uitgangen van een bipolaire stappenmotor driver, zoals A+, A-, B+ en B-. Zorg ervoor dat de driver is ingesteld op de juiste stroom (3A per fase) en dat je de motor nooit rechtstreeks op een voeding aansluit, want dat vernietigt de motor. Volg altijd de handleiding van de driver voor de juiste bedrading.
Voor deze motor is een constante stroom- of chopperdriver vereist, die de stroom per fase op maximaal 3A kan begrenzen. Populaire drivers zoals de TB6600, DM542 of M542T zijn geschikt, mits ze een stroominstelling van 3A ondersteunen. Let op dat de driver de voedingsspanning aankan en de motorstroom correct instelt om oververhitting te voorkomen. Een driver met microstepping is aan te raden voor een soepelere loop.
Deze motor is een standaard Nema 23 bipolaire stappenmotor met een staphoek van 1,8 graden (200 stappen per omwenteling), waardoor hij compatibel is met de meeste CNC-controllers en Motion Control-kaarten die standaard stappen/dir-signalen gebruiken. Controleer wel of je driver de juiste stroom en spanning levert. De motor heeft geen encoder, dus voor gesloten-lussystemen heb je een externe encoder nodig.
De motor heeft een frame van 57x57mm en een as met een diameter van 8mm en een lengte van 21mm. Monteer de motor met vier M5-schroeven in de montagegaten op de flens. Voor het verbinden met een spindel of leascrew gebruik je een flexibele askoppeling met een binnendiameter van 8mm aan de motorzijde en de gewenste diameter aan de andere zijde. Zorg dat de motor en de belasting goed uitgelijnd zijn om radiale belasting te minimaliseren.
Deze stappenmotor is onderhoudsarm, maar controleer regelmatig of de bevestigingsschroeven en aansluitingen goed vastzitten. Houd de motor en de omgeving vrij van stof en vuil, vooral rond de as en de lagerzitting. Controleer de bedrading op beschadigingen en zorg dat de motor niet oververhit raakt; als de motor te heet wordt, verlaag dan de stroominstelling van de driver of verbeter de ventilatie. Smeer de lagers niet zelf, tenzij dit in de specificaties wordt aanbevolen.
Deze stappenmotor is een merkloos product, maar de verkoper biedt doorgaans een standaard garantieperiode aan. De specifieke garantievoorwaarden vind je op de productpagina of in de verkoopovereenkomst. Voor updates en ondersteuning geldt dat er minimaal 12 maanden na introductiedatum ondersteuning wordt geleverd. Neem bij problemen contact op met de verkoper voor garantie- of serviceopties.
