E-serie Nema 17 pancake-stappenmotor
Onbekend
E-serie Nema 17 pancake-stappenmotor

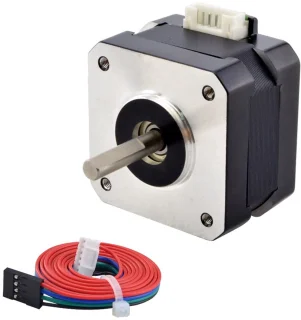

De 17HE12-1204S is een compacte bipolaire stappenmotor in het gangbare NEMA17-formaat. Met een frame van 42 x 42 mm, een lengte van 30 mm en een houdkoppel van 26 Ncm combineert deze motor kracht met precisie. Hij is daarmee een uitstekende keuze voor toepassingen waarin nauwkeurige positionering en betrouwbare prestaties essentieel zijn, zoals 3D-printers, CNC-machines en robotica.
Belangrijkste kenmerken
- Bipolaire stappenmotor in NEMA17-formaat
- Staphoek van 1,8 graden, goed voor 200 stappen per omwenteling
- Houdkoppel van 26 Ncm voor betrouwbare positionering

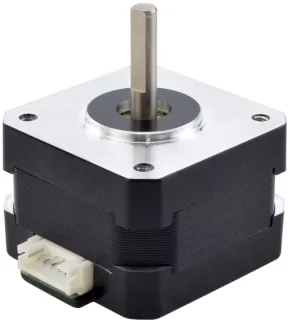

- Dubbele D-schacht voor een slipvrije bevestiging van katrollen of tandwielen
- Snoerlengte van 1.000 mm met vier gekleurde geleiders voor eenvoudige aansluiting
- Snelle levering vanuit Nederland
Technische specificaties
Elektrische specificaties

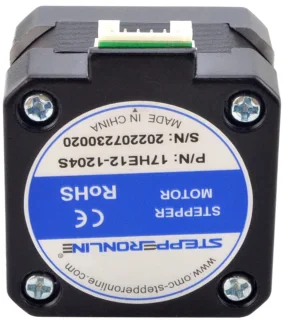

- Fabrikant-/onderdeelnummer: 17HE12-1204S
- Type motor: bipolaire stappenmotor
- Staphoek: 1,8 graden
- Houdkoppel: 26 Ncm
- Stroom per fase: 1,20 A
- Weerstand per fase: 2,5 ohm
- Inductie per fase: 3,3 mH ± 20% (1 kHz)

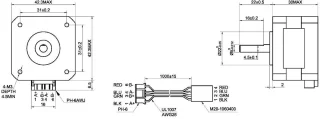

Fysieke specificaties
- Framehoogte: 42 x 42 mm

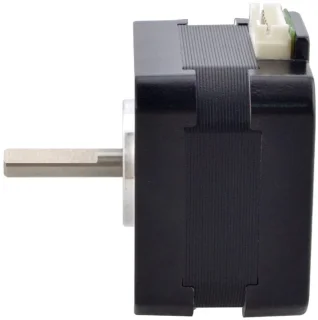

- Framelengte: 30 mm
- Schachtdiameter: 5 mm
- Dubbele D-snijlengte: 16 mm
- Schachtlengte: 22 mm
- Aantal geleiders: 4
- Snoerlengte: 1.000 mm
- Gewicht: 280 g

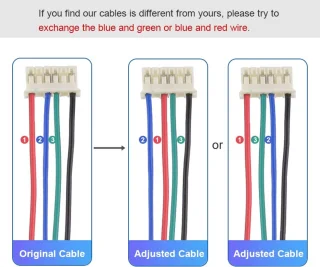

Aansluitgegevens
De motor wordt geleverd met vier gekleurde aansluitdraden. Zo sluit je de fases correct aan:
- A+: zwart
- A-: blauw
- B+: groen
- B-: rood
Toepassingen
Dankzij het compacte NEMA17-formaat en het goede houdkoppel is deze stappenmotor ideaal voor uiteenlopende projecten. Denk aan 3D-printers, CNC-freesmachines, lasercutters en geautomatiseerde systemen. De dubbele D-schacht zorgt voor een stevige en nauwkeurige koppeling met een katrol of tandwiel, terwijl de 1,8 graden staphoek zorgt voor soepele en controleerbare bewegingen.
Levering en service
Bestel deze stappenmotor en profiteer van een snelle levering vanuit Nederland. Zo heb je jouw onderdelen snel in huis en kun je direct verder met jouw project.
Artikelinformatie
- Merk: Merkloos
- EAN: 2052105747456
Beste prijs vandaag
Adviesprijs €41,20
€37,95
-8%
-7.9%
Verkrijgbaar bij Bol.com
Prijs gecheckt op 15 oktober 2026
1 - 2 weken
Bekijk bij Bol.com-
Bol.com
€37,95
Bekijk bij Bol.com
Productspecificaties
7 groepen- Merk
- Merkloos
- Aantal printkoppen
- 0
- Diameter printmateriaal
- 0
- Kan zelfstandig met internet verbinden
- Nee
- App vereist voor volledige functionaliteit
- Nee
- Ondersteuning met updates
- Minimaal 12 maanden na introductiedatum
- Fabrikant Naam
- BeiJingLiangPinJiaZuoKeJiWenHuaFaZhanYouXianGongSi
- CE markering
- Niet van toepassing
- Taal handleiding
- Duits
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- EAN
- 2052105747456
Veelgestelde vragen
6 vragen
De motor heeft vier aansluitdraden: A+ is zwart, A- is blauw, B+ is groen en B- is rood. Deze sluit u aan op de overeenkomstige uitgangen van een bipolaire stappenmotor driver. Zorg ervoor dat de driver is uitgeschakeld tijdens het aansluiten om schade te voorkomen.
Ja, deze Nema 17 pancake-motor is geschikt voor 3D-printers, vooral voor extruders of assen waar een compacte motor met redelijk koppel gewenst is. Met een houdkoppel van 26 Ncm en een stroom van 1,2 A per fase is hij compatibel met veel gangbare drivers zoals de A4988 of DRV8825, mits u de stroom correct instelt.
De term 'pancake' verwijst naar de platte uitvoering van de motor. Deze heeft een framelengte van slechts 30 mm, waardoor hij aanzienlijk korter is dan standaard Nema 17 motoren. Dit maakt hem ideaal voor toepassingen met beperkte ruimte, terwijl hij toch een stevig koppel van 26 Ncm levert.
De motor heeft een standaard Nema 17 behuizing van 42 x 42 mm en kan met M3-schroeven worden gemonteerd via de montagegaten in de voorkant. De uitgaande as heeft een diameter van 5 mm en een dubbele D-snijvlak over 16 mm, wat zorgt voor een stevige bevestiging van een katrol of koppeling zonder te slippen.
De motor is gespecificeerd voor 1,2 A per fase. Stel de driverstroom in op maximaal 1,2 A om oververhitting te voorkomen. Bij veel drivers kunt u dit instellen via de Vref-waarde; raadpleeg de driverdocumentatie voor de juiste formule. Een lagere stroom vermindert het koppel maar kan de motor koeler houden.
De motor is grotendeels onderhoudsvrij. Houd de motor en de as vrij van stof en vocht, en zorg dat de lagers niet worden blootgesteld aan vuil. De lagers zijn op voorraad gesmeerd en hoeven normaal gesproken niet opnieuw te worden gesmeerd tijdens de levensduur.
