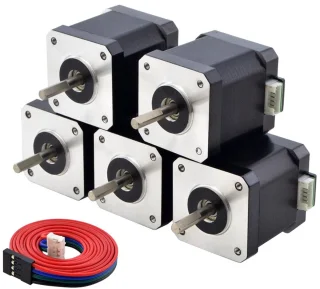

E-serie Nema 17 stappenmotor (5 stuks)

Productomschrijving

De 17HE19-2004S is een hoogwaardige bipolaire stappenmotor die speciaal is ontwikkeld voor toepassingen die een nauwkeurige positionering en een hoog koppel vereisen. Met een staphoek van 1,8 graden en een houdkoppel van 55 Ncm levert deze motor betrouwbare prestaties in uiteenlopende projecten zoals 3D-printers, CNC-machines, robotica en automatiseringssystemen.

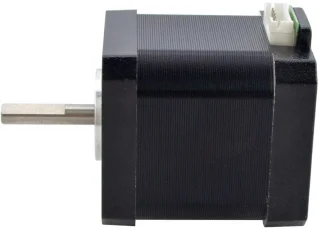

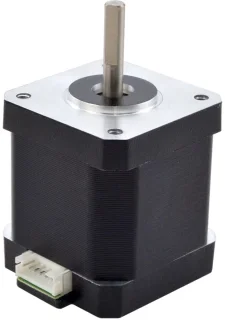

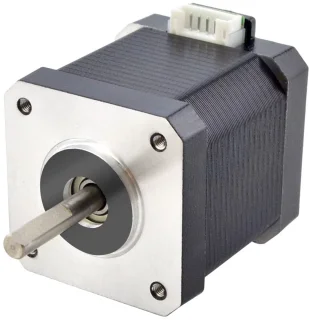

Het compacte NEMA 17-frame van 42 x 42 mm en de framelengte van 48 mm maken de motor eenvoudig in te bouwen, ook op plaatsen waar weinig ruimte is. De motor beschikt over een dubbele D-as met een diameter van 5 mm en een aslengte van 24 mm, wat zorgt voor een stevige en veilige bevestiging van tandwielen, poelies of koppelingen.

Dankzij de kleurgecodeerde aansluitsnoeren is de bedrading snel en overzichtelijk. De motor wordt geleverd met vier draden van 1 meter lengte, waardoor hij flexibel in uw project geplaatst kan worden. Met een gewicht van slechts 400 g is hij licht genoeg voor toepassingen waarbij gewicht een rol speelt.

Belangrijkste kenmerken

• Bipolaire stappenmotor met een staphoek van 1,8 graden
• Houdkoppel van 55 Ncm voor nauwkeurige positionering
• Compact NEMA 17-formaat: 42 x 42 mm
• Framelengte van 48 mm voor een compacte bouw
• Dubbele D-as met 5 mm diameter en 15 mm D-snijlengte
• Stroom per fase: 2 A, weerstand 1,3 ohm
• Snoerlengte van 1.000 mm voor flexibele plaatsing
• Eenvoudige kleurgecodeerde bedrading: A+ zwart, A- blauw, B+ groen, B- rood
• Snelle levering vanuit Nederland

Elektrische specificaties

De stappenmotor is geschikt voor gebruik met de meeste stappenmotor-drivers en levert een stabiel en efficiënt loopgedrag. De belangrijkste elektrische gegevens zijn:

• Type motor: bipolair
• Staphoek: 1,8 graden (200 stappen per omwenteling)
• Houdkoppel: 55 Ncm
• Stroom per fase: 2 A
• Weerstand per fase: 1,3 ohm
• Inductie: 2,4 mH ±20% (1 kHz)

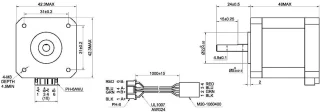

Fysieke specificaties

• Framehoogte: 42 x 42 mm
• Framelengte: 48 mm
• Schachtdiameter: 5 mm
• Schachtlengte: 24 mm
• Dubbele D-snijlengte: 15 mm
• Aantal geleiders: 4
• Snoerlengte: 1.000 mm
• Gewicht: 400 g

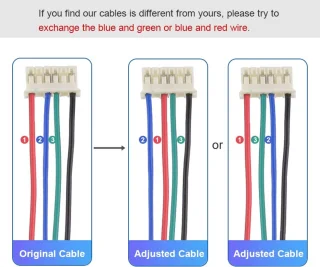

Aansluitgegevens

De vier aansluitdraden zijn als volgt gekleurd:

• A+: zwart
• A-: blauw
• B+: groen
• B-: rood

Sluit de draden aan op de overeenkomstige aansluitingen van uw driver. De kleurcodering voorkomt fouten tijdens de installatie en maakt het eenvoudig om de motor correct aan te sluiten.

Toepassingen

• 3D-printers
• CNC-frezen en -machines
• Robotica
• Automatiseringssystemen
• Overige positioneringstoepassingen

Alle specificaties op een rij

• Merk: merkloos
• Fabrikant: BeiJingLiangPinJiaZuoKeJiWenHuaFaZhanYouXianGongSi
• EAN: 2239567023131
• Type motor: bipolaire stappenmotor
• Staphoek: 1,8 graden
• Houdkoppel: 55 Ncm
• Stroom per fase: 2 A
• Weerstand per fase: 1,3 ohm
• Inductie: 2,4 mH ±20% (1 kHz)
• Framehoogte: 42 x 42 mm
• Framelengte: 48 mm
• Schachtdiameter: 5 mm
• Schachtlengte: 24 mm
• Dubbele D-snijlengte: 15 mm
• Aantal geleiders: 4
• Snoerlengte: 1.000 mm
• Gewicht: 400 g
• Aansluiting: A+ zwart, A- blauw, B+ groen, B- rood

Overige informatie

• CE-markering: niet van toepassing
• Taal handleiding: Duits
• Voor volledige functionaliteit is geen app vereist
• Het product kan niet zelfstandig met internet verbinden
• Ondersteuning met updates: minimaal 12 maanden na introductiedatum
