E-serie Nema 17 stappenmotor

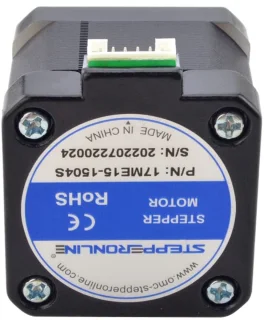

Bipolaire stappenmotor 17ME15-1504S – precisie en kracht in een compact formaat

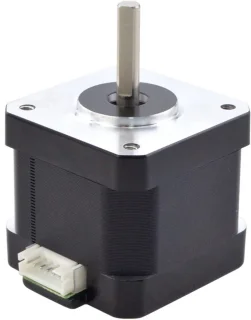

Deze bipolaire stappenmotor combineert een hoge nauwkeurigheid met een stevig koppel in een compact 42x42 mm frame. Met een staphoek van slechts 0,9 graden en een houdkoppel van 30 Ncm is hij ideaal voor toepassingen die een fijne positionering vereisen, zoals 3D-printers, CNC-machines of robotica. Het ontwerp met dubbele D-schacht en de meegeleverde aansluitdraden maken een eenvoudige integratie mogelijk. Bovendien profiteer je van een snelle levering vanuit Nederland.

Belangrijkste kenmerken

• Staphoek van 0,9° voor een exacte positionering
• Houdkoppel van 30 Ncm voor betrouwbare aandrijving
• Stroom per fase: 1,50 A – energiezuinig en krachtig
• Framehoogte 42x42 mm en framelengte 38 mm – past in veel standaardopstellingen
• Schachtdiameter 5 mm met dubbele D-snijvlakken voor een stevige askoppeling
• Snoerlengte 1.000 mm – voldoende voor een flexibele bekabeling
• Slechts 280 g – lichtgewicht en eenvoudig te monteren

Elektrische specificaties

De motor is uitgevoerd als bipolaire stappenmotor met een weerstand van 2,0 ohm per fase en een inductie van 5,2 mH ±20% (gemeten bij 1 kHz). Deze specificaties zorgen voor een soepele werking en een goede warmtehuishouding, zelfs bij langdurig gebruik. De stroom- en weerstandswaarden maken hem compatibel met de meeste standaard stappenmotorstuurprogramma's.

Fysieke specificaties

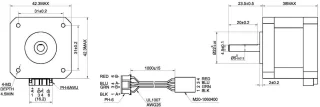

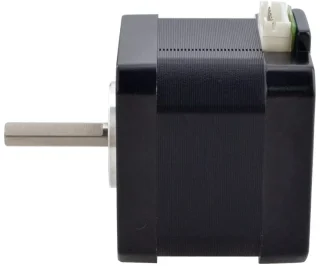

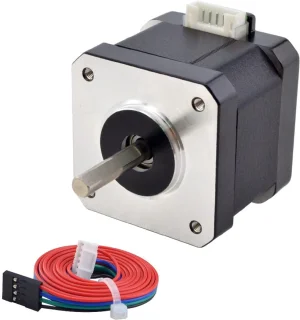

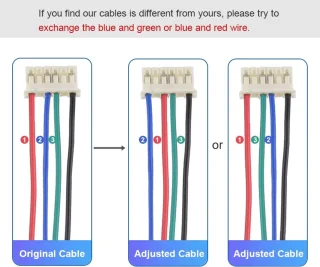

Het frame meet 42 x 42 mm en is 38 mm lang. De schacht heeft een diameter van 5 mm, een totale lengte van 23,5 mm en een dubbele D-snijlengte van 20 mm. Het gewicht bedraagt 280 g. De motor wordt geleverd met 4 aansluitdraden van 1.000 mm lang, in de kleuren zwart (A+), blauw (A-), groen (B+) en rood (B-), wat de aansluiting eenvoudig en overzichtelijk maakt.

Connectiviteit en gebruik

Deze stappenmotor heeft geen ingebouwde internetverbinding of app-ondersteuning nodig – hij werkt puur als een betrouwbare aandrijfcomponent. De handleiding is beschikbaar in het Duits. Voor de beste prestaties raden we aan om de motor te combineren met een geschikte driver en een voeding die past bij de elektrische specificaties.

Levering en ondersteuning

Je bestelling wordt snel vanuit Nederland verzonden, waardoor je de motor binnen enkele dagen in huis hebt. De fabrikant biedt ondersteuning met updates gedurende minimaal 12 maanden na introductie. Het product is CE-gemarkeerd (niet van toepassing verklaard) en voldoet aan de geldende veiligheidseisen.
