E-serie Nema 17 stappenmotor

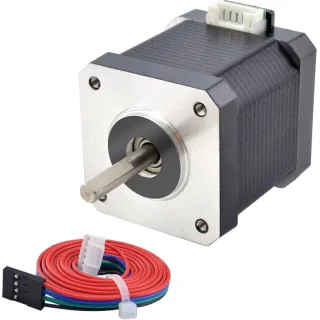

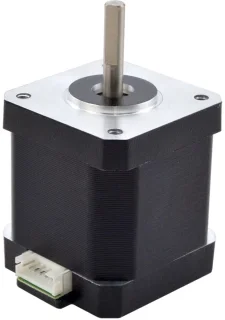

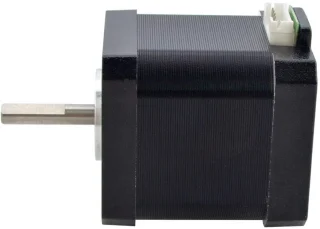

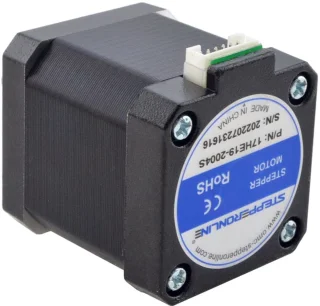

Bipolaire stappenmotor NEMA 17 (17HE19-2004S)

Deze NEMA 17 bipolaire stappenmotor levert een indrukwekkend houdkoppel van 55 Ncm en biedt daarmee voldoende kracht voor tal van motioncontroltoepassingen. Dankzij de compacte afmetingen van 42 x 42 mm en het lage gewicht van 400 g is de motor eenvoudig in te bouwen in 3D-printers, CNC-freesmachines, lasergraveurs en robotica-projecten. De motor is ontworpen voor nauwkeurige positionering met een staphoek van 1,8 graden, wat overeenkomt met 200 stappen per omwenteling. Daarmee is hij uitermate geschikt voor projecten waarbij precisie en betrouwbaarheid vooropstaan.

Deze uitvoering heeft een dubbel uitgevoerde D-schacht met een slijtlengte van 15 mm. Dit biedt extra grip voor katrollen, tandwielen of koppelingen, zodat u het koppel verliesvrij kunt overbrengen. De motor wordt geleverd met een aansluitkabel van maar liefst 1000 mm, waardoor u flexibel kunt zijn in de plaatsing van de motor ten opzichte van de driver en voeding. De 4-geleider aansluiting is geschikt voor vrijwel alle gangbare stappenmotordrivers zoals A4988, DRV8825, TMC2208 of grotere drivers.

Belangrijkste kenmerken

• Robuuste NEMA 17 bipolaire stappenmotor met frame 42 x 42 mm
• Hoog houdkoppel van 55 Ncm voor veeleisende toepassingen
• Staphoek van 1,8 graden voor nauwkeurige positionering
• Stroom per fase van 2 A, geschikt voor diverse drivers
• Dubbele D-schacht met 15 mm slijtvlak voor optimale krachtoverbrenging
• Lange aansluitkabel van 1000 mm voor flexibele montage
• Lichtgewicht ontwerp van 400 g
• Snelle levering vanuit Nederland

Elektrische specificaties

• Type motor: bipolaire stappenmotor
• Staphoek: 1,8 graden
• Houdkoppel: 55 Ncm
• Stroom per fase: 2 A
• Weerstand per fase: 1,3 ohm
• Inductie: 2,4 mH ± 20% (gemeten bij 1 kHz)

De bipolaire opbouw vereist een driver die beide spoelen afzonderlijk kan aansturen. Met een stroom van 2 A per fase en een weerstand van 1,3 ohm is de motor geschikt voor drivers die een stroom tot minimaal 2 A kunnen leveren. Let bij het instellen van de driver op de juiste stroombegrenzing om oververhitting en micro-stepverlies te voorkomen.

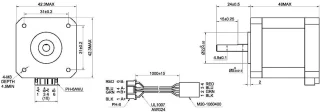

Fysieke specificaties

• Framehoogte: 42 x 42 mm
• Lengte frame: 48 mm
• Schachtdiameter: 5 mm
• Dubbele D-snijlengte: 15 mm
• Schachtlengte: 24 mm
• Aantal geleiders: 4
• Snoerlengte: 1000 mm
• Gewicht: 400 g

Door de gestandaardiseerde NEMA 17 behuizing past de motor op de meeste gangbare beugels en montageplaten. De maten zijn exact conform de industrienorm, waardoor u deze motor direct kunt vervangen door of gebruiken naast andere NEMA 17 motoren.

Aansluitgegevens

De motor is voorzien van vier gekleurde geleiders. De kleuren zijn als volgt toegewezen:

• A+ (spoel A positief): zwart
• A- (spoel A negatief): blauw
• B+ (spoel B positief): groen
• B- (spoel B negatief): rood

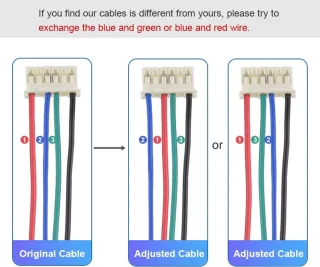

Wanneer u de richting van de motor wilt omkeren, wisselt u eenvoudig het positieve en negatieve draadpaar van één spoel om. De meegeleverde kabel is kant-en-klaar en stevig bevestigd, zodat u direct kunt solderen of kroonstenen kunt gebruiken.

Toepassingsmogelijkheden

Deze stappenmotor is ideaal voor 3D-printers zoals Prusa- en Creality-ontwerpen, waar meerdere motoren van dit type worden toegepast voor de X-, Y- en Z-assen. Ook in zelfbouw CNC-machines, lineaire geleiders, pick-and-place-systemen en automatische gordijnsystemen komt het koppel van 55 Ncm goed van pas. Dankzij de dubbele D-schacht kunt u zowel een katrol als een schroefkoppeling bevestigen zonder extra bewerkingen uit te voeren.

Dankzij de lage inductie van 2,4 mH is de motor ook bij hogere snelheden goed bruikbaar in combinatie met microstepping drivers. Hierdoor blijft het koppel stabiel en vermindert u trillingen en geluid, wat bijdraagt aan een hogere print- of freeskwaliteit.
