Handmatige pcb-stencilprinter 150 mm x 150 mm
Onbekend
Handmatige pcb-stencilprinter 150 mm x 150 mm
Laatst bijgewerkt juni 2026
SMT stencilprinter - veelzijdig en precies
Maak kennis met de SMT stencilprinter, een betrouwbaar apparaat dat ontworpen is voor efficiënt en nauwkeurig printen op PCB's. Of u nu werkt met kleine series of grotere productieruns, deze printer levert consistente resultaten dankzij de eenvoudige bediening en robuuste bouw. De stencilprinter is verkrijgbaar in twee formaten, zodat u altijd het model kunt kiezen dat past bij uw specifieke behoeften. Dankzij het compacte ontwerp neemt hij weinig ruimte in beslag en is hij eenvoudig te integreren in uw werkplek.

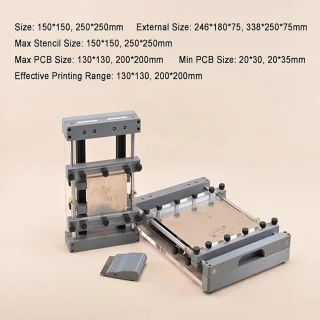

Model 1: 150x150 mm
Dit model is ideaal voor kleinere PCB's en biedt een effectief printbereik van 130x130 mm. Het lichte gewicht en de afmetingen maken hem zeer geschikt voor prototyping en kleinschalige productie.
- Binnenafmetingen: 150x150 mm
- Buitenafmetingen: 246x180x75 mm
- Maximale stencilgrootte: 150x150 mm
- Maximale printplaatgrootte: 130x130 mm
- Minimale printplaatgrootte: 20x30 mm
- Effectief printbereik: 130x130 mm
- Nettogewicht: 1,4 kg
- Brutogewicht: 1,7 kg
Model 2: 250x250 mm
Voor grotere PCB's en een ruimer werkbereik is dit model de juiste keuze. Het effectieve printbereik van 200x200 mm biedt meer flexibiliteit, terwijl het nog steeds compact genoeg is voor een efficiënte workflow.
- Binnenafmetingen: 250x250 mm
- Buitenafmetingen: 338x250x75 mm
- Maximale stencilgrootte: 250x250 mm
- Maximale printplaatgrootte: 200x200 mm
- Minimale PCB-afmetingen: 20x35 mm
- Effectief printbereik: 200x200 mm
- Nettogewicht: 2,3 kg
- Brutogewicht: 2,8 kg
Algemene kenmerken
Naast de formateigenschappen deelt de SMT stencilprinter een aantal belangrijke specificaties die bijdragen aan de betrouwbaarheid en eenvoud in gebruik:
- Aantal printkoppen: 1
- Diameter printmateriaal: 150 mm (geschikt voor standaard soldeerpasta en andere stencilmaterialen)
- Benodigd voor volledige functionaliteit: geen app of internetverbinding; alles werkt direct uit de doos
- Ondersteuning met updates: minimaal 12 maanden na introductiedatum
- CE-markering: niet van toepassing
- Taal handleiding: universeel (geschikt voor meertalig gebruik)
- Gegevensverzameling: het apparaat verzamelt of genereert geen data
- Fabrikant: Wan GmbH
- EAN: 9101241197694
Inhoud van het pakket
Bij levering ontvangt u alles wat u nodig hebt om direct aan de slag te gaan:
- SMT-stencilprinter * 1
Waarom kiezen voor deze stencilprinter?
De SMT stencilprinter combineert precisie met veelzijdigheid. Of u nu werkt met kleine of middelgrote PCB's, de twee modellen bieden precies de juiste afmetingen voor uw projecten. De minimale PCB-afmetingen zijn laag genoeg voor fijne elektronica, terwijl de maximale formaten geschikt zijn voor gangbare toepassingen. Dankzij het eenvoudige ontwerp zonder ingewikkelde software of internetconnectiviteit is de printer gebruiksvriendelijk en storingsbestendig. Kortom, een duurzame investering voor elke werkplaats of productieomgeving.
Beste prijs vandaag
-
Bol.com
Beste prijs€345,28
Bekijk
Productspecificaties
7 groepen- Merk
- Merkloos
- Aantal printkoppen
- 1
- Diameter printmateriaal
- 150
- Kan zelfstandig met internet verbinden
- Nee
- App vereist voor volledige functionaliteit
- Nee
- Ondersteuning met updates
- Minimaal 12 maanden na introductiedatum
- Fabrikant Naam
- Wan GmbH
- CE markering
- Niet van toepassing
- Taal handleiding
- Universeel
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- EAN
- 9101241197694
Veelgestelde vragen
7 vragen
Plaats eerst de pcb op het printbed en centreer het stencil erboven. Breng vervolgens een beetje soldeerpasta aan op het stencil en gebruik een rakel om de pasta gelijkmatig over de openingen te verdelen. Til het stencil voorzichtig op en controleer of de pasta correct is aangebracht.
Voor het model van 150x150 mm zijn pcb's van minimaal 20x30 mm tot maximaal 130x130 mm geschikt. Het model van 250x250 mm accepteert pcb's van 20x35 mm tot 200x200 mm. Controleer de afmetingen van uw pcb voordat u de printer aanschaft.
Het stencil wordt eenvoudig op het frame van de printer geplaatst en kan worden vastgezet met de meegeleverde klemmen. Zorg ervoor dat het stencil strak en vlak ligt voor een nauwkeurige print. Raadpleeg de universele handleiding voor gedetailleerde stappen.
Ja, de printer is compatibel met diverse soorten soldeerpasta, zoals loodhoudend en loodvrij. Het is belangrijk om de juiste consistentie en viscositeit te kiezen voor optimale resultaten. Experimenteer eventueel met verschillende pastasoorten om de beste afdruk te verkrijgen.
Reinig het stencil direct na gebruik met een oplosmiddel zoals isopropylalcohol en een zachte doek om verstopping te voorkomen. De printer zelf kan worden afgenomen met een droge of licht vochtige doek. Zorg ervoor dat alle onderdelen volledig droog zijn voor de volgende gebruiksbeurt.
Ja, deze handmatige stencilprinter is ideaal voor kleine productieseries en prototyping. Hij biedt een kosteneffectieve en eenvoudige manier om soldeerpasta nauwkeurig aan te brengen zonder dure apparatuur. Voor grote volumes wordt een automatische printer aangeraden.
De fabrikant Wan GmbH biedt een garantie van minimaal 12 maanden na de introductiedatum. Voor specifieke garantievoorwaarden verwijzen wij u naar de verkoopvoorwaarden of neem contact op met de klantenservice. Houd uw aankoopbewijs bij de hand.
