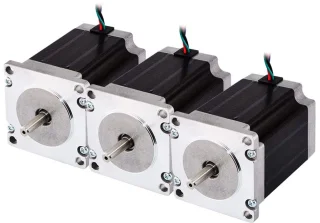

Nema 23 bipolaire stappenmotor, 3 stuks
Onbekend
Nema 23 bipolaire stappenmotor, 3 stuks

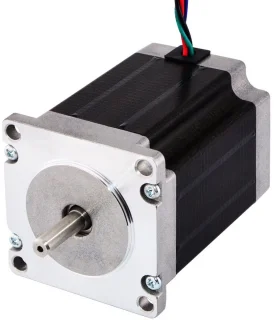

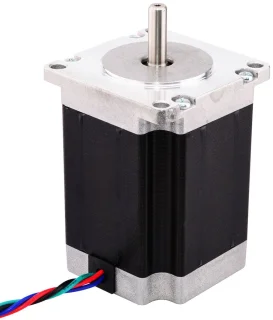

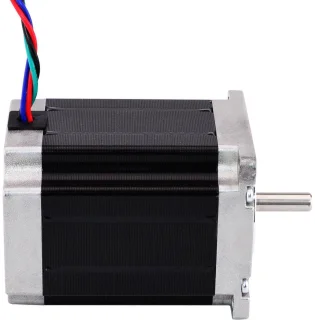

NEMA 23 stappenmotor met hoog koppel
Deze NEMA 23 bipolaire stappenmotor is een van de populairste modellen in zijn klasse, en dat is niet zonder reden. Met een stevige behuizing van 57 x 57 mm, een vermogen van 3 A per fase en een houdkoppel van maar liefst 1,9 Nm combineert deze motor kracht, precisie en betrouwbaarheid. Of je nu een CNC-machine, 3D-printer of een andere automatiseringsoplossing bouwt, deze stappenmotor levert de prestaties die je nodig hebt.
Belangrijkste kenmerken
- Houdkoppel van 1,9 Nm (269 oz.in) voor veeleisende toepassingen
- Staphoek van 1,8 graden voor nauwkeurige positionering
- Compacte NEMA 23 frameafmeting van 57 x 57 mm
- Nominale stroom van 3 A per fase voor krachtige prestaties
- Bipolair ontwerp met 4 aansluitdraden
- Dubbele D-cut schacht voor eenvoudige montage
- Soepele werking dankzij gespecificeerde inductantie en weerstand
- Snelle levering vanuit Nederland
Technische specificaties
Elektrische specificaties
- Fabrikantonderdeel: 23HS30-3004S
- Motortype: bipolaire stappenmotor
- Staphoek: 1,8 graden
- Houdkoppel: 1,9 Nm (269 oz.in)
- Nominale stroom per fase: 3 A
- Spanning: 3,36 V
- Faseweerstand: 1,12 ohm
- Inductantie: 4,8 mH ± 20% (1 kHz)
Fysieke specificaties
- Framegrootte: 57 x 57 mm
- Lichaamslengte: 76 mm
- Schachtdiameter: 6,35 mm
- Schachtlengte: 21 mm
- D-cut lengte: 15 mm
- Aantal leads: 4
- Kabellengte: 500 mm
- Gewicht: 1,2 kg
Eenvoudige aansluiting
De motor wordt geleverd met vier gekleurde aansluitdraden, zodat je hem snel en zonder verwarring kunt aansluiten op jouw stappenmotor driver. De kleurcodering is als volgt: zwart (A+), groen (A-), rood (B+) en blauw (B-). Hierdoor is de installatie eenvoudig, zelfs voor minder ervaren gebruikers.
Toepassingen
Dankzij het hoge koppel en de nauwkeurige staphoek is deze stappenmotor uitermate geschikt voor een breed scala aan toepassingen. Denk hierbij aan:
- CNC-frezen en lasermachines
- 3D-printers
- Robotica en manipulatoren
- Automatiserings- en verpakkingsmachines
- Positioneringssystemen
Het robuuste ontwerp en de solide constructie zorgen voor een lange levensduur, zelfs in veeleisende omgevingen. Of je nu een hobbyproject bouwt of een professionele machine uitrust, deze stappenmotor biedt de perfecte balans tussen prijs en prestaties.
Snelle levering uit Nederland
Bestel je deze stappenmotor? Dan profiteer je van een snelle verzending vanuit Nederland. Zo kun je snel aan de slag met jouw project en hoef je niet onnodig lang te wachten op je onderdelen.
Beste prijs vandaag
€163,33
+10%
Verkrijgbaar bij Bol.com
Prijs gecheckt op 20 oktober 2026
Uiterlijk 30 oktober in huis
Bekijk bij Bol.com-
Bol.com
€163,33
Bekijk bij Bol.com
Productspecificaties
7 groepen- Merk
- Merkloos
- Aantal printkoppen
- 0
- Diameter printmateriaal
- 0
- Kan zelfstandig met internet verbinden
- Nee
- App vereist voor volledige functionaliteit
- Nee
- Ondersteuning met updates
- Minimaal 12 maanden na introductiedatum
- Fabrikant Naam
- BeiJingLiangPinJiaZuoKeJiWenHuaFaZhanYouXianGongSi
- CE markering
- Niet van toepassing
- Taal handleiding
- Duits
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- EAN
- 2444730544409
Veelgestelde vragen
7 vragen
Het houdkoppel van 1,9 Nm (269 oz.in) is het maximale koppel dat de motor kan leveren om de as op zijn positie te houden wanneer de motor bekrachtigd is. Dit is een forse motor voor middelgrote CNC-machines, 3D-printers of andere automatiseringsprojecten. Voor lichtere toepassingen kan dit meer koppel zijn dan nodig, maar het biedt wel stabiliteit en betrouwbaarheid.
Voor deze bipolaire stappenmotor zijn de draden als volgt aangesloten: zwart (A+), groen (A-), rood (B+) en blauw (B-). Sluit deze aan op de bijbehorende uitgangen van een bipolaire stappenmotor-driver. Het is belangrijk om de fasen niet te verwisselen, anders draait de motor niet of onregelmatig. Raadpleeg de aansluiting in de handleiding van uw driver voor de juiste volgorde.
Omdat de nominale stroom per fase 3A is, heeft u een bipolaire driver nodig die minimaal 3A per fase kan leveren, zoals een DM542 of een TB6600 (bij instelling op 3A). De voedingsspanning moet overeenkomen met de driver en de motor specificaties. De motor heeft een spanning van 3,36V per fase, maar de driver zorgt voor de juiste stroomregeling, dus de voedingsspanning kan hoger zijn (bijv. 24-48V) voor betere prestaties.
Deze NEMA 23 motor heeft een standaard framemaat van 57x57 mm en een schachtdiameter van 6,35 mm met een D-cut, wat compatibel is met de meeste NEMA 23 montagebeugels en koppelingen. Controleer of uw aandrijving of machine de motorstroom van 3A aankan en of de aslengte van 21 mm voldoende is voor uw koppeling. Deze motor wordt veel gebruikt in CNC-routers en 3D-printers, maar u moet de installatiematen verifiëren met uw machine.
De motor heeft vier montagegaten in een standaard NEMA 23 patroon (afstand 31 mm tussen de gaten). Bevestig de motor stevig op een vlak montageoppervlak om trillingen te voorkomen. De as heeft een diameter van 6,35 mm en een D-cut van 15 mm, dus gebruik een koppeling met een boring van 6,35 mm en een plat vlak voor de D-cut. Zorg dat de as niet te ver uitsteekt en dat de koppeling goed is vastgezet.
De motor is een onderhoudsarme bipolaire stappenmotor met kogellagers die voor het leven gesmeerd zijn. Het is niet nodig om de motor te smeren of te openen. Houd de motor vrij van stof en vocht om corrosie te voorkomen. Controleer regelmatig de aansluitingen en kabels op beschadigingen, vooral bij bewegende toepassingen.
Een staphoek van 1,8 graden betekent dat de motor 200 stappen per volledige omwenteling maakt (360/1,8). Dit is een standaard resolutie voor stappenmotoren en biedt een goede balans tussen snelheid en precisie. In combinatie met microstapping op uw driver kunt u nog fijnere resoluties bereiken, zoals 1/16 of 1/32 stappen, voor vloeiendere en nauwkeurigere bewegingen.
