Nema 23 stappenmotor 23HS2430

De 23HS2430 is een krachtige hybride stappenmotor met een robuuste 112 mm behuizing. Met een nominaal houdkoppel van 2,8 Nm (425 oz-in) en een nominale stroom van 3 A per fase levert deze motor betrouwbare prestaties voor uiteenlopende toepassingen, zoals CNC-freesmachines, 3D-printers, verpakkingsmachines en robotica. Dankzij de nauwkeurige staphoek van 1,8 graden is dit product uitermate geschikt voor projecten waar precisie en herhaalbaarheid essentieel zijn.

Belangrijkste kenmerken

• Hoog houdkoppel van 2,8 Nm (425 oz-in) – geschikt voor veeleisende mechanische lasten.
• Staphoek van 1,8 graden – zorgt voor soepele en nauwkeurige bewegingen.
• Nominale stroom van 3 A per fase – levert consistent koppel.
• Hybride stappentechnologie – combineert hoog rendement met een lange levensduur.
• 4-draads aansluiting – eenvoudig te integreren in uw bestaande driver of controller.
• Compacte afmetingen (57 x 57 x 112 mm) – past in veel machines en frames.
• Snelle levering vanuit Nederland – snel gedaan, geen lange verzendtijden.

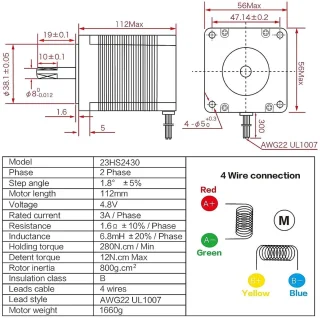

Technische specificaties

Elektrische specificaties

• Modelnummer: 23HS2430
• Motortype: hybride stappenmotor
• Staphoek: 1,8 graden
• Houdkoppel: 2,8 Nm (425 oz-in)
• Faseweerstand: 1 ohm
• Nominale stroom per fase: 3 A
• Inductiviteit: 3,5 mH ±20% (bij 1 kHz)

Fysieke specificaties

• Kadergrootte: 57 x 57 x 112 mm
• Lichaamslengte: 112 mm
• Aantal draden: 4
• Gewicht: 1,8 kg

Algemene specificaties

• Nauwkeurigheid staphoek: ±5% (volledige stap, onbelast)
• Weerstandsnauwkeurigheid: ±10%
• Inductienauwkeurigheid: ±20%
• Maximale temperatuurstijging: 80 °C (bij nominale stroom, twee fasen aan)
• Omgevingstemperatuur: -20 °C tot +50 °C
• Isolatieweerstand: min. 100 MΩ bij 500 VDC
• Isolatiesterkte: 500 VAC gedurende 1 minuut

Aansluitinformatie

De motor beschikt over vier aansluitdraden. De kleurcodering voor de aansluiting is als volgt:

• A+ = groen
• A- = geel
• B+ = blauw
• B- = resterende draad

Let op: de aanduiding van de fasen kan per driver verschillen. Controleer ook de specificaties van uw driver of controller voordat u de motor aansluit.

In de doos

• 1 x 23HS2430 stappenmotor

De motor wordt vanuit Nederland verzonden, zodat u snel aan de slag kunt met uw project.

Toepassingen

Deze stappenmotor is ideaal voor toepassingen die een precieze positionering en een hoog koppel vereisen. Denk bijvoorbeeld aan:

• CNC-freesmachines en lasercutters
• 3D-printers en filament extruders
• Robotica en automatiseringssystemen
• Verpakkingsmachines en textielmachines

Dankzij de compacte behuizing en de eenvoudige 4-draads aansluiting is de motor eenvoudig te integreren in zowel nieuwe als bestaande systemen.
