Krachtig upgrade-bed voor CR-10: snel, vlak en robuust

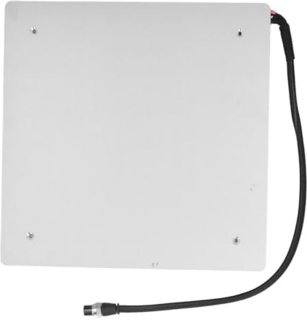

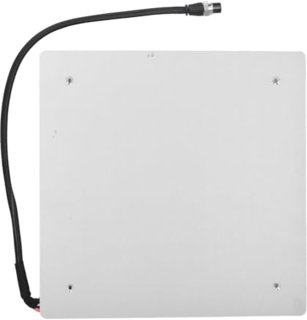

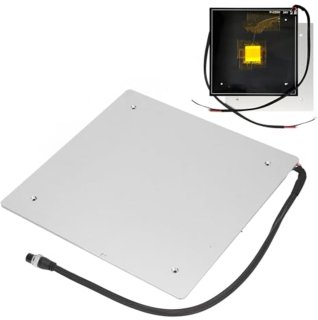

Deze 12V 220W verwarmde aluminiumplaat is een praktische upgrade voor wie betere opwarmtijden en gelijkmatigheid zoekt op een CR-10 of vergelijkbare printer. De plaat is 310x310x3 mm groot en levert een hoog thermisch vermogen dankzij de aluminiumlegering; aluminium is licht, vlak en heeft een goede thermische geleidbaarheid, wat resulteert in een relatief homogene temperatuur over het bouwvlak. Met de opgegeven opwarmtijden — 50 °C in circa 70 seconden, 60 °C in circa 120 seconden en 100 °C in circa 300 seconden — behoort hij tot de snellere opties voor 12V-systemen. De montagegatafstand van 240x240 mm maakt hem compatibel met veel CR-10 varianten, maar het is verstandig de gaten en bevestigingspunten van je eigen printer te controleren voordat je installeert.

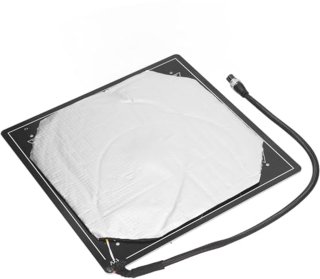

De set wordt geleverd met een 50 cm lange kabel en een isolatiekussen, plus een luchtvaartstekker voor eenvoudige aansluiting. Dit maakt de fysieke installatie relatief eenvoudig: plug-and-play indien je bestaande thermistor en bevestigingen hergebruikt. Wat niet expliciet in de beschrijving staat, is de aanwezigheid van een thermistor; vaak moet je de bestaande thermistor van het oude bed overzetten of een sensor monteren. Elektrisch gezien vraagt dit bed ongeveer 18,3 A bij 12 V (220 W), wat gevolgen heeft voor de keuze van kabels, stekkers en de capaciteit van je voeding en printplaat. Al met al is het een stevige, kosteneffectieve oplossing voor wie sneller op temperatuur komt en een vlakker verwarmd oppervlak wil, mits je aandacht besteedt aan elektrische veiligheid en compatibiliteit.

Ondanks de sterke punten heeft dit verwarmde bed ook duidelijke beperkingen en aandachtspunten. Het belangrijkste is de elektrische belasting: 220 W bij 12 V betekent ongeveer 18,3 A stroom. Veel standaard bedrading en connectoren op oudere of basis-CR-10 mainboards zijn niet ontworpen voor langdurige belasting op dit niveau. Zonder goede kabelsectie, degelijke connectoren en een betrouwbare MOSFET of extern relais kan dit leiden tot oververhitting van bedrading of schakelcomponenten. Het is daarom niet gewoon plug-and-play in de zin van volledige veiligheid zonder extra controle.

Een tweede aandachtspunt is dat de productomschrijving geen expliciete melding maakt van een meegeleverde thermistor of bevestigingsmateriaal. In de praktijk moet je vaak de thermistor van je originele bed overzetten of een sensor apart monteren, wat extra werk vraagt. Daarnaast kan de montagegatafstand van 240x240 mm op sommige CR-10 varianten net niet perfect uitlijnen, waardoor je boor- of montage-aanpassingen nodig hebt. Tot slot heeft een dikker aluminiumbed (3 mm) meer thermische massa dan dunne folie, wat zwar snellere opwarmtijden mogelijk maakt dankzij het hoge vermogen, maar ook invloed heeft op het spannings- en stroombeheer. Hou rekening met mogelijke firmware-aanpassingen (PID-tuning) en kalibratie nadat je het bed hebt geïnstalleerd.

Als je dit verwarmde bed wilt aanschaffen en installeren, volgen hier concrete en praktische adviezen uit de praktijk. Controleer allereerst de elektrische specificaties van je printer: omdat het bed ongeveer 220 W bij 12 V verbruikt (ongeveer 18,3 A), moet je voeding voldoende vermogen leveren. Als jouw printervoeding in de buurt van de totale belasting komt (steppers, hotend en bed), overweeg dan een upgrade naar een zwaardere 12 V voeding of het gebruik van een apart 12 V bedvoeding circuit.

Zorg voor geschikte bedrading: gebruik kabels met voldoende doorsnede (bij voorkeur rondom 2,5 mm² in plaats van dunne 0,75–1 mm² draden) en controleer dat de meegleverde luchtvaartstekker en contacten in goede staat zijn. Inspecteer de MOSFET of het relais op je mainboard; oudere of goedkope boards kunnen het continu schakelen van 18 A niet goed aan. Overweeg het gebruik van een externe MOSFET-module of SSR als je twijfelt over de capaciteit van de geïntegreerde schakeling.

Controleer ook de thermistor-situatie: de productomschrijving vermeldt geen thermistor, dus plan om de thermistor van je oude bed over te zetten of een nieuwe thermistor te monteren en correct te positioneren. Na installatie is PID-tuning vrijwel altijd noodzakelijk om stabiele temperatuurregulatie te verkrijgen—voer een nieuwe PID-calibratie uit via je firmware of printerinterface. Ten slotte: controleer mechanische montage en vlakheid; hoewel 3 mm aluminium goed vlak is, kan het nodig zijn de bevestigingspunten iets aan te passen of shims te gebruiken om perfecte uitlijning te krijgen. Volg veiligheidsrichtlijnen bij elektrische werkzaamheden: werk met de voeding uit, gebruik veilige connectoren en test stap voor stap. Met deze voorzorgen geniet je van sneller opwarmende, gelijkmatig verwarmde printbedden en verbeterde eerste-laaghechting.
