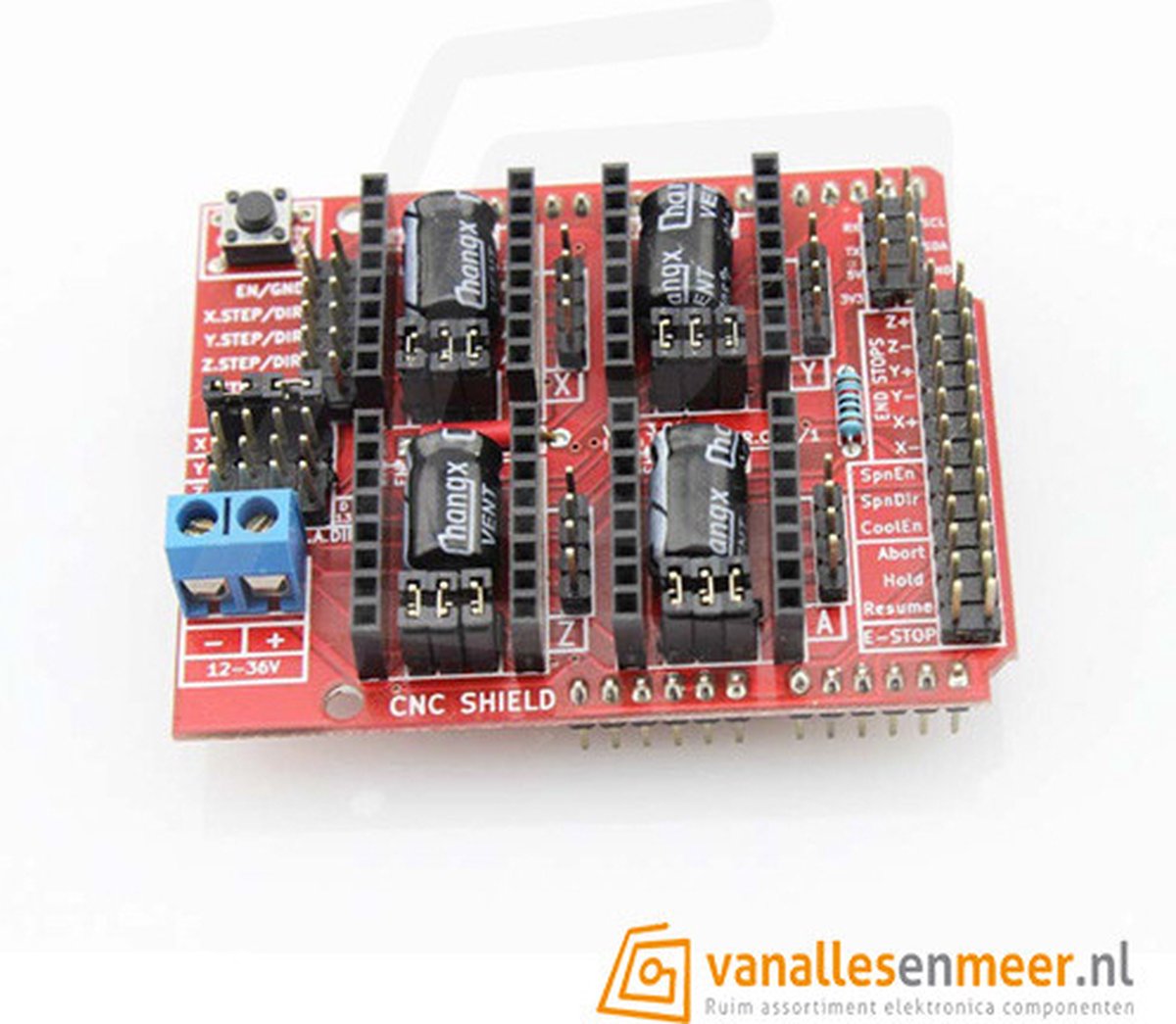

De Arduino CNC Shield V3 is een compacte en veelzijdige uitbreidingskaart die op een Arduino UNO past en het besturen van stappermotoren, frezen en graveermachines aanzienlijk vereenvoudigt. Het bord biedt vier driver sockets (XYZ en A), plaats voor twee eindstops per as en aansluitingen voor spindle on/off en richting. Dankzij microstepping jumpers kun je stapresolutie aanpassen, terwijl compatibiliteit met GRBL 0.8c snelle integratie mogelijk maakt. Omdat het board zonder stepper drivers geleverd wordt, kun je zelf kiezen voor A4988, DRV8825 of andere drivers, en zo de kracht en stroominstellingen van je systeem bepalen. Verwacht een degelijke hobby- tot lichtprofi-ervaring: uitstekende community-ondersteuning, veel aanpasbaarheid en een laag instapdrempel. Belangrijk is de juiste keuze van voedingsspanning en drivers: de shield accepteert 12–36V DC, maar de motor drivers en steppermotoren moeten op die spanning en het benodigde stroomniveau berekend en gekoeld zijn.
Goed om rekening mee te houden voordat je een aankoop doet.
| Compatibiliteit | Arduino UNO; GRBL 0.8c compatibel |
| Driver sockets | 4 x sockets voor stepper drivers (XYZ + A) |
| Eindstops | 2 eindstops per as (totaal 6 aansluitingen) |
| Voedingsspanning | 12–36 V DC (motorvoeding; drivers moeten spanning aankunnen) |
| Microstepping | Instelbaar via jumpers (indien drivers microstepping ondersteunen) |
| Spindle | Pins voor spindle on/off en richting (basisfunctionaliteit) |
De Arduino CNC Shield V3 is een populair board onder hobbyisten en makers die een goedkope, modulaire besturing voor CNC- en vergelijkbare machines willen opzetten. Het shield is ontworpen om direct op een Arduino UNO te plaatsen en biedt vier sockets voor stapperdrivers (meestal A4988 of DRV8825). Elke driver regelt een as via twee signalen (step en dir) en het bord heeft aansluitingen voor XYZ plus een extra A-as. Daarnaast zijn er aansluitingen voor twee eindstops per as, wat het mogelijk maakt om zowel minimum- als maximum-limieten te gebruiken of probes en limieten te combineren.
Qua functionaliteit richt de shield zich op eenvoud en compatibiliteit: het is GRBL 0.8c compatibel, waardoor je snel kunt beginnen met GRBL-firmware op de Arduino en standaard G-code-controlers kunt gebruiken. Micro-stepping is configureerbaar met jumpers onder de drivers (geen jumpers bijgeleverd), waarmee je van full-step tot 1/16-step kunt schakelen afhankelijk van de gekozen drivers. Het voedingsgedeelte accepteert 12–36V DC voor de motorvoeding, maar de aansluitspecificaties en het koelen van de drivers blijven een gebruikersverantwoordelijkheid. De shield heeft ook pennen voor spindle on/off en richting, wat handig is voor routers en lasers die eenvoudige aan/uit en draairichtspecificaties nodig hebben.
In de praktijk blinkt de CNC Shield V3 uit in modulariteit: je kiest zelf welke drivers en motors je inzet en kunt gemakkelijk individuele drivers vervangen. De community rondom dit board is groot, wat betekent dat je veel handleidingen, modificaties en voorbeelden vindt. Tegelijkertijd zijn er beperkingen: het bord zelf levert geen stroomregeling per motor, geen geïntegreerde koeloplossingen en heeft fysieke beperkingen qua maximale stroom (afhankelijk van drivers). Voor lichte freestaken, lasergraveerders en prototyping is het een uitstekende keuze, voor zwaardere industriële toepassingen is een professioneel geïntegreerde driveroplossing aan te raden.
De sterke punten van de Arduino CNC Shield V3 beginnen bij de eenvoud en brede beschikbaarheid. Het board is goedkoop en makkelijk te vinden, en het feit dat het direct op een Arduino UNO past maakt de integratie met GRBL en andere Arduino-gebaseerde projecten vrijwel probleemloos. Omdat het zonder drivers wordt geleverd, kun je zelf bepalen of je A4988, DRV8825 of andere compatibele stepper drivers gebruikt; dit geeft flexibiliteit in koppel, microstepping en thermische eigenschappen.
Modulariteit is een ander groot voordeel: afzonderlijke drivers zijn vervangbaar en je kunt experimenteren met verschillende microstepping-instellingen door jumpers te plaatsen of te verwijderen. De vier driver sockets (XYZ + A) bieden uitbreiding bovenop de standaard drie assen, wat handig is voor rotatie-asprojecten of extra motoren voor dual-drive-opstellingen. Daarnaast ondersteunen de twee eindstops per as (totaal zes) robuuste limit- en homing-opstellingen, waardoor je machines nauwkeuriger en veiliger kunt afregelen.
De aanwezigheid van pennen voor spindle aan/uit en richting maakt het board geschikt voor zowel motor- als laser/routeertoepassingen, en de algemene compatibiliteit met GRBL 0.8c betekent dat er veel software- en firmwareresources beschikbaar zijn. Voor hobbyisten en makers is er een ruime community met ready-to-use instructies, 3D-printbare mounts, en troubleshootingtips. Tot slot is de compacte lay-out ruimtebesparend en overzichtelijk, wat vooral bij kleine CNC-frames en werktafels prettig is.
Hoewel de CNC Shield V3 veel voordelen biedt, kent het ook duidelijke beperkingen. Het board levert geen geïntegreerde stroomregeling of koeling: alle thermische en stroomgerelateerde beperkingen zijn afhankelijk van de gekozen stepper drivers (A4988/DRV8825) en van de heatsinks en ventilatie die je toevoegt. Bij hogere stromen kan oververhitting en thermal throttling van de drivers optreden, en het shield zelf heeft beperkte ruimte en koelingsopties.
Verder wordt het board zonder drivers en jumpers geleverd, wat enerzijds flexibiliteit geeft maar anderzijds extra kosten en werk betekent voor beginners die een compleet pakket verwachten. De aansluitingen en silkscreening op sommige goedkope kopieën kunnen onduidelijk zijn, waardoor bedradingsfouten of verkeerde jumperplaatsing mogelijk worden. Ook moet je heel zorgvuldig letten op de voedingsspanning: het board accepteert 12–36V, maar niet alle drivers en motoren zijn geschikt voor de hogere spanningen, en foutief aansluiten kan schade veroorzaken.
Ten slotte is de CNC Shield V3 primair ontworpen voor licht tot middelzwaar gebruik. Voor zwaardere industriële machines is de stroomcapaciteit en betrouwbaarheid van losse A4988-achtige drivers vaak onvoldoende. In zulke gevallen kun je beter kiezen voor driverkaarten met hogere stroomcapaciteit, actieve koeling of geïntegreerde professionele controllers.
Als je overweegt om de Arduino CNC Shield V3 te gebruiken, is het belangrijk om vooraf een aantal keuzes en voorbereidingen te maken. Bepaal allereerst welke stepper drivers je wilt gebruiken: A4988 is goedkoop en vaak voldoende voor lichte tot middelzware taken, terwijl DRV8825 hogere spanningen en fijnere microsteps aankan en vaak iets robuuster is. Kies drivers op basis van de maximale stroom van je stappermotoren en houd rekening met de benodigde heatsinks en, bij zwaardere belasting, een ventilator. Vergeet niet dat de shield zelf geen actieve stroomlimiet of koeling biedt.
Let nauwkeurig op de voeding: de shield accepteert 12–36V DC, maar de motor drivers en de motors bepalen hoeveel spanning praktisch en veilig is. Controleer de specificaties van je drivers en motoren en kies een stabiele, goed afgeschermde voedingsbron met voldoende ampèrage. Zorg ook voor gemeenschappelijke massa tussen Arduino en motorvoeding om signalen betrouwbaar te houden. Voor het aansluiten van eindstops: test het type schakelaars (NO of NC) en controleer GRBL-instellingen voor de juiste logica; veel gebruikers geven de voorkeur aan normally closed (NC) voor betrouwbaarheid en detectie van kabelbreuk.
Plan je layout en kabelmanagement zorgvuldig: korte signaalkabels, afgeschermde motorkabels en een goede fysieke bevestiging van de shield voorkomen ruis en mechanische onbetrouwbaarheid. Als je spindle- of laserfuncties gaat gebruiken, verifieer de compatibiliteit met de aangesloten driver en of je extra relais of MOSFET nodig hebt voor stroomrijke apparaten. Voor beginners: volg een stap-voor-stap tutorial, controleer pinouts voordat je ergens spanning op zet en overweeg een starterskit met drivers, jumpers, heatsinks en een voedingsbron om directe problemen te vermijden.
De Arduino CNC Shield V3 is een uitstekende keuze voor hobbyisten, makers en iedereen die snel en goedkoop een CNC-, graveer- of lichtfreessysteem wil opzetten. Het bord combineert eenvoud, modulair ontwerp en brede community-ondersteuning waardoor het relatief snel inzetbaar is met GRBL op een Arduino UNO. De mogelijkheid om drivers te kiezen en microstepping aan te passen maakt het geschikt voor een breed scala aan kleine tot middelgrote projecten. Voor prototyping en educatieve omgevingen is het een bijzonder aantrekkelijke oplossing vanwege de lage kosten en gemakkelijke reparatie of vervanging van componenten.
Toch moet je realistisch zijn over de beperkingen: het board vereist dat je zelf drivers, jumpers en koeling regelt; de stroomcapaciteit is afhankelijk van de gekozen drivers en de fysieke lay-out is minder geschikt voor zware industriële belastingen zonder aanvullende hardware en koeling. Voor zwaardere toepassingen of waar hoge betrouwbaarheid vereist is, verdient een professionelere controller met geïntegreerde drivers en actieve koeling de voorkeur.
Al met al is de CNC Shield V3 een praktische, flexibele en kosteneffectieve basis voor veel projecten. Met de juiste keuze van drivers, een goed doordachte voedingsoplossing en aandacht voor koeling en bedrading kan het jarenlang betrouwbaar dienstdoen. Voor hobby- en educatieve projecten is het bijna een onmisbare tool; voor veeleisende productieomgevingen moet je echter upgraden naar zwaardere hardware.
