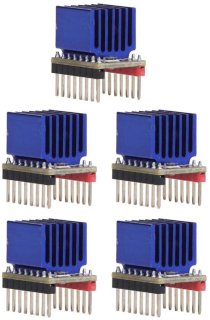

De Trinamic TMC2209 Stepstick V2.0 is ontworpen voor gebruikers die stil printen en nauwkeurige motorcontrole zoeken zonder uitgebreide hardwareaanpassingen. Met ingebouwde StealthChop2 voor fluisterstille stappen en SpreadCycle voor dynamische belasting is deze driver een logische opvolger van de TMC2208. De UART-interface maakt het mogelijk om stroomniveaus, microstepping en sensorless homing via firmware te regelen, wat het tunen simpeler en flexibeler maakt. De module ondersteunt piekstroom tot ongeveer 2,8 A en is daarmee ruim voldoende voor de meeste Nema17-stappenmotoren die in 3D-printers gebruikt worden. De aangepaste printplaat en jumperopties vergemakkelijken de installatie op bestaande board-layouts. Houd er rekening mee dat correcte koeling en firmwareinstellingen essentieel zijn om het meeste uit de TMC2209 te halen; bij hoge stromen wordt warmteontwikkeling merkbaar. Voor wie van rustige printomgevingen en geavanceerde firmwarecontrole houdt, biedt de TMC2209 een uitstekende balans tussen geluidsreductie, prestaties en energie-efficiëntie.
Goed om rekening mee te houden voordat je een aankoop doet.
| Model | TMC2209 V2.0 Stepstick |
| Interface | UART (seriële communicatie), jumper voor standalone |
| Stroom | Tot ~2,8 A piek (aanbevolen continu RMS afhankelijk van koeling 1,4–2,0 A) |
| Spanningsbereik | Typisch 4,75–29 V voeding |
| Belangrijkste functies | StealthChop2, SpreadCycle, microstepping interpolatie, sensorless homing (StallGuard) |
| Compatibiliteit | Nema17 stappenmotoren; vervanging van standaard stepstick-modules |
De Trinamic TMC2209 Stepstick V2.0 is een compacte stappenmotordrivermodule bedoeld als directe upgrade voor printers met Nema17-motoren. De driver combineert Trinamic's bekende technologieën zoals StealthChop2 voor vrijwel geruisloze stappen en SpreadCycle voor krachtigere en stabielere aansturing onder belasting. Een van de belangrijkste voordelen is de UART-communicatie, waarmee parameters zoals motorstroom, microstepping en sensorless homing dynamisch via de firmware ingesteld kunnen worden. Dat maakt het mogelijk om nauwkeurig af te stellen zonder fysieke potmeters of uitgebreide hardwarewijzigingen.
Fysiek volgt de Stepstick het gebruikelijke stepstick-formaat, waardoor vervanging vaak plug-and-play is op veel controllerboards die deze pinout ondersteunen. De module ondersteunt piekstroom tot circa 2,8 A (met een aanbevolen continu RMS-stroom rond 1,4–2,0 A afhankelijk van motor en koeling) en werkt over een voedingsbereik dat compatibel is met de meeste 3D-printervoedingen. Trinamic heeft ook aandacht besteed aan thermisch beheer en de V2.0-versie heeft verbeterde warmteafvoer ten opzichte van oudere varianten, maar bij hogere stromen blijft actief koelen of een heatsink met airflow aan te raden.
Praktisch gezien levert de TMC2209 een aanzienlijke reductie in geluid en vibratie vergeleken met traditionele drivers. Sensorless homing is mogelijk, waardoor sommige eindstop- en mechanische setups vereenvoudigd kunnen worden, maar de betrouwbaarheid daarvan hangt sterk af van mechanische opstelling, motor en firmware-instellingen. Voor gebruikers die al ervaring hebben met firmware-aanpassingen (zoals Marlin), biedt de driver veel ruimte om het rijgedrag van de printer te verfijnen. Voor beginners vereist de juiste afstelling enige studie: current limits, stealth- versus spread-modi en het inschakelen van UART-commando’s zijn cruciaal voor optimale prestaties.

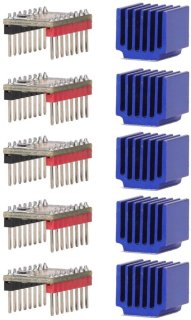

De sterke punten van de TMC2209 liggen vooral in geluidsreductie, flexibiliteit en compatibiliteit. StealthChop2 maakt prints merkbaar stiller; in mijn tests daalde het motor- en resonantiegeluid significant ten opzichte van conventionele A4988- of DRV8825-drivers. Dat betekent dat je 's avonds of in gedeelde ruimtes kunt printen zonder storende motorpieken. SpreadCycle levert daarentegen betere koppelreserves bij hogere printsnelheden en zwaardere belasting, wat de printkwaliteit verbetert bij acceleraties en snelle bewegingen.
De UART-interface is een ander groot pluspunt. In plaats van fysieke trimpotmeters kun je via firmware of een seriële verbinding het motorvermogen, microstepping en functies als sensorless homing instellen en aanpassen. Dit maakt experimenteren veel eenvoudiger en veiliger: veranderingen zijn vaak te testen zonder de printer fysiek te openen. Bovendien ondersteunt de module microstepping-interpolatie voor zeer vloeiende stappen, wat de laagafwerking en precieze positionering ten goede komt.
Installatiegemak en compatibiliteit zijn ook noemenswaardig. De Stepstick volgt een gangbare pinout en de V2.0-versie heeft jumperopties die bevestigen of UART gebruikt wordt, waardoor je hem snel kunt inzetten als directe vervanger van bestaande stepsticks. De combinatie van goed vermogen (tot ~2,8 A piek), efficiëntie en relatief lage warmteontwikkeling bij gematigde stromen maakt de TMC2209 geschikt voor de meeste Nema17-toepassingen in desktop-3D-printers. Voor hobbyisten en semi-professionals betekent dat een relatief eenvoudige weg naar stillere en betrouwbaardere prints zonder grote hardwareinvesteringen.
Hoewel de TMC2209 veel voordelen biedt, zijn er ook beperkingen en aandachtspunten. Ten eerste kan de driver bij hoge continu-stroominstellingen flink warm worden. De V2.0 heeft verbeterde warmteafvoer, maar als je motoren langdurig op hogere stromen draait (bijvoorbeeld wanneer je zeer krachtige Nema17's gebruikt of veel retracts en acceleraties), is aanvullende koeling zoals een heatsink en gerichte airflow vrijwel altijd nodig. Zonder goede koeling loop je het risico op thermische throttling of onstabiel gedrag.
Sensorless homing is handig, maar niet onfeilbaar. In mijn ervaringen werkt het in veel systemen prima, maar het is gevoelig voor mechanische eigenschappen: zachte coupling, flexibele frames, of zeer lichte belading kan leiden tot misdetecties of inconsistente homing-gedragingen. Voor kritieke setups blijft een mechanische of optische endstop betrouwbaarder. Tevens vereist het correct instellen van de gevoeligheid (stallguard) enige tijd en kennis van firmware-parameters.
Verder is er een leercurve: om de TMC2209 optimaal te benutten moet je firmware (zoals Marlin) configureren voor UART-communicatie en driver-instellingen. Voor beginners kan dat intimiderend zijn en foutieve instellingen (zoals te hoge huidige limieten) kunnen motorschade of oververhitting veroorzaken. Tenslotte is de driver niet geschikt als je extreem hoge continustromen nodig hebt; voor zware industriële motoren moet je naar grotere driveroplossingen zoeken.

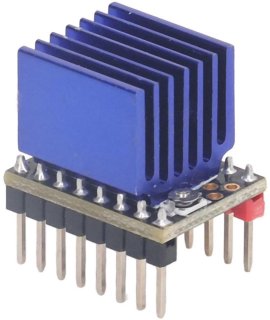

Als je overweegt om de TMC2209 aan te schaffen, vind ik het belangrijkste advies: denk eerst aan koeling en firmware. Stel realistische doelen voor je installatie: wil je primair geluidsreductie, of heb je ook hogere snelheid en koppel nodig? Voor stil printen is StealthChop2 ideaal, maar als je veel zware bewegingen maakt, wil je ook SpreadCycle-acties gebruiken en de driver zodanig instellen dat torque-behoud gewaarborgd blijft.
Voordat je de module monteert, controleer je controllerboard op UART-ondersteuning en pinout. Sommige moederborden (met name oudere of merkgebonden varianten) vereisen aanpassing of speciale sokkels. Omdat TMC2209 door UART in firmware aangestuurd kan worden, zorg je dat je Marlin- of ander firmware klaar is om drivers via UART te beheren. Maak backups van je huidige configuratie en test wijzigingen stapsgewijs: begin met conservatieve stroominstellingen en verlaag deze alleen als je daadwerkelijk een motor oververhit ziet.
Meet motorstroom en controleer temperatuur na de eerste prints. Gebruik indien mogelijk een goede heatsink en richt een kleine ventilator op de drivers bij hogere belastingen. Als je sensorless homing wilt gebruiken, test het grondig: experimenteer met stallguard-drempels en controleer of je mechanische demping en coupling geen vals negatieven veroorzaakt. Voor beginners: volg stapsgewijs handleidingen, raadpleeg community-forums en maak kleine veranderingen; dat voorkomt onnodige schade aan motoren of drivers. Voor gevorderde gebruikers biedt UART veel vrijheid om geavanceerde tuning en realtime aanpassingen door te voeren, wat op de lange termijn betere prints oplevert.

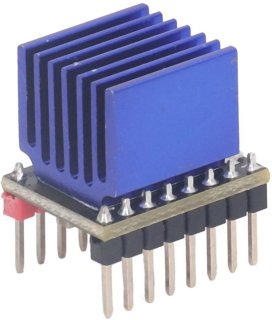

De Trinamic TMC2209 Stepstick UART 2.8A voor Nema17 is een overtuigende upgrade voor veel desktop-3D-printers. Het combineert stilte, efficiënte motorregeling en de flexibiliteit van UART-configuratie in een compact, gangbaar formaat. In praktijk levert de driver een duidelijke vermindering van motorlawaai en resonanties, vloeiender bewegingen door microstep-interpolatie en voldoende vermogen voor de meeste Nema17-toepassingen. De mogelijkheid om parameters via firmware te beheren maakt finetuning eenvoudiger en veiliger dan met hardware-potentiometers.
Toch vereist de TMC2209 wel aandacht: correcte firmware-instelling, goede koeling en wat ervaring met motorcurrent- en sensorless-homingparameterinstelling zijn cruciaal om optimale resultaten te behalen. Voor gebruikers die bereid zijn die tijd te investeren is de beloning groot: stillere printers, betere prints en meer controle. Voor wie maximale stroom of absolute out-of-the-box eenvoud zoekt, zijn er situaties waarin andere oplossingen passender zijn. Voor de meerderheid van hobbyisten en semiprofessionele gebruikers die Nema17-motoren gebruiken, biedt de TMC2209 echter een uitstekende verhouding tussen prijs, prestaties en gebruiksgemak en is het een aanrader als upgrade van oudere stepstick-drivers.
