KARZO HBS57H steppermotordriver, zwarte behuizing
HBS57H Stepper Motor Driver – Krachtige, nauwkeurige aansturing voor uw 3D-printer

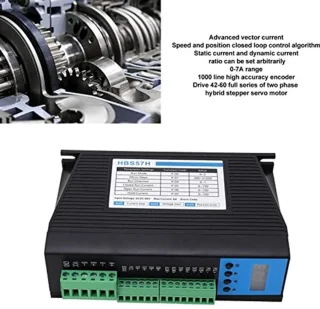

De HBS57H is een compacte en betrouwbare stepper motor driver in een elegante zwarte behuizing, speciaal ontworpen voor 3D-printers en andere precisietoepassingen. Deze interface drive module combineert closed-loop besturing met geavanceerde turbo-technologie zodat uw motoren soepeler, sneller en accurater draaien — voor scherpere resultaten en minder kwaliteitsverlies tijdens printen.
Belangrijkste voordelen
- Hoogste precisie: geschikt voor 1000-lijn hoge precisie encoders voor nauwkeurige terugkoppeling en positionering.
- Closed-loop vectorsturing: digitale stepper motoren gebruiken vectorstroom voor optimale snelheid, koppel en positiecontrole — minder stappenverlies en stabielere bewegingen.
- Krachtig en aanpasbaar: instelbare statische stroom van 0 tot 7 A, zodat u de driver precies op uw motor kunt afstellen voor maximale efficiëntie en koeling.
- Snelle, storingsvrije signalen: optocoupler geïsoleerde differentiële ingang met ondersteuning tot 300 kHz voor betrouwbare en ruisbestendige communicatie met uw controller.
- Breed compatibel: stuurt twee-fase stepper/servo motoren uit de 42–60 full series aan – ideaal voor veelgebruikte motorformaten in 3D-printing en machinebouw.
- Turbo-technologie: geavanceerde besturingselektronica levert verbeterde respons en prestaties bij hoge snelheden en dynamische belastingen.

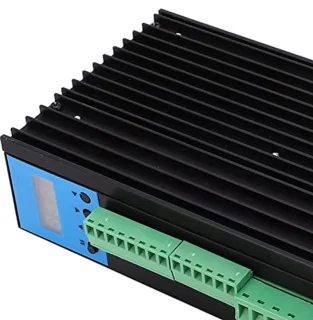

- Duurzame afwerking: solide zwarte behuizing die eenvoudig te integreren is in uw machine-ontwerp.
Wat u hiervan merkt tijdens gebruik
- Soepele bewegingen en minder stotteren bij hoge snelheden, wat resulteert in fijnere printlagen en hogere afdrukkwaliteit.
- Betere betrouwbaarheid bij lange printopdrachten door optimale stroomafstemming en warmtebeheer.
- Minder afregeling en minder foutdiagnose dankzij closed-loop feedback met hoge resolutie encoders.
- Eenvoudige integratie in bestaande besturingssystemen dankzij differentiële en geïsoleerde ingangen.
Technische highlights
- Ondersteunde encoderresolutie: 1000 lijnen
- Motorcompatibiliteit: twee-fase stepper/servo motoren, 42–60 full series
- Instelbare statische stroom: 0–7 A
- Ingang: optocoupler geïsoleerde differentiële ingang, tot 300 kHz
- Regelmodus: closed-loop met vectorstroom voor snelheid en positionering
- Kleur behuizing: zwart
Specificaties
- Merk: Karzo
- MPN: 1
- EAN: 8721526029406
- CE-markering: zichtbaar
- Taal handleiding: Duits
- Aantal printkoppen (toegegeven in productinfo): 1
- Diameter printmateriaal (toegegeven in productinfo): 1.75 mm
- Kan zelfstandig met internet verbinden: Nee
- App vereist voor volledige functionaliteit: Nee
- Verkrijgt/verwerkt/vergadert geen data: Nee
- Verpakking lengte: 1 cm
- Fabrikantgegevens: De overige informatie van de fabrikant is momenteel niet beschikbaar.
De HBS57H is een uitstekende keuze als u zoekt naar een krachtige, nauwkeurige en ruisbestendige driver voor uw 3D-printer of precisieapparatuur. De combinatie van closed-loop controle, hoge encoderresolutie en instelbare stroom biedt controle en betrouwbaarheid waar u op kunt bouwen.
Niet beschikbaar
Dit product is momenteel niet beschikbaar.
Bekijk vergelijkbare 3D printers die nu wel leverbaar zijn.
Bekijk alternatievenProductspecificaties
6 groepen- MPN (Manufacturer Part Number)
- 1
- Merk
- Karzo
- Aantal printkoppen
- 1
- Diameter printmateriaal
- 1.75
- Kan zelfstandig met internet verbinden
- Nee
- App vereist voor volledige functionaliteit
- Nee
- Fabrikant Naam
- 1
- Fabrikantgegevens
- De overige informatie van de fabrikant is momenteel niet beschikbaar.
- CE markering
- Zichtbaar
- Taal handleiding
- Duits
- Verkrijgt of genereert dan wel verzamelt data
- Nee
- Verpakking lengte
- 1 cm
- EAN
- 8721526029406
Veelgestelde vragen
7 vragen
De HBS57H is ontworpen voor twee-fase stepper servo motoren van de 42 en 60 full series en ondersteunt een instelbare statische stroom van 0 tot 7A. Controleer dus het nominale stroomverbruik van uw motor; als dat binnen 0–7A valt, is de driver geschikt. Controleer daarnaast of uw motor een compatibele enkoder (tot 1000 lijnen) en passende voedingsspanning heeft volgens de motordata.
De HBS57H heeft optocoupler-geïsoleerde differentiële ingangen voor step/dir-signalen, dus sluit uw controller aan op de differentiële step/dir-pinnen of gebruik een converter als uw controller alleen single-ended outputs heeft. Verbind verder de voedingslijnen en de vier motorwikkelingen conform de pinout in de handleiding en zet pas de voeding aan nadat alle verbindingen gecontroleerd zijn. Raadpleeg de Duitse handleiding voor de exacte pinout en aansluitschema voordat u begint.
Ja — de HBS57H ondersteunt hoge precisie encoders tot 1000 lijnen en maakt gesloten-lusregeling mogelijk waarbij de driver vectorstroom gebruikt voor optimale snelheid en positie. Zorg dat uw encoder compatibel is en correct is aangesloten volgens het encodergedeelte van de handleiding. Kalibreer en test de feedbackfunctie stap voor stap om oscillaties of fouten te vermijden.
De statische stroom is traploos instelbaar tussen 0 en 7A; stel de stroom in op de waarde die overeenkomt met de nominale stroom van uw motor volgens het motordatablad. Plaats de driver op een goed geventileerde plek of monteer een koellichaam en zorg voor voldoende luchtstroom, en controleer de temperatuur tijdens de eerste runs. Vermijd langdurige belasting bij maximale stroom zonder extra koeling om oververhitting te reduceren.
De ingangen zijn optocoupler-geïsoleerd en differentieel, en ondersteunen frequenties tot 300 kHz, wat hoge stapfrequenties mogelijk maakt voor snelle toepassingen. Gebruik bij voorkeur differential drivers van uw controller voor de beste ruisonderdrukking, of plaats een geschikte converter als uw controller single-ended signalen levert. Zorg voor solide aarding en korte signaalkabels om signaalstoringen te verminderen.
De productinformatie geeft aan dat de handleiding in het Duits beschikbaar is. Omdat de pinout en belangrijke instellingen in de handleiding staan, is het aan te raden deze door te nemen of te laten vertalen voordat u de driver installeert. Als aanvullende documentatie nodig is, neem contact op met de verkoper of fabrikant voor ondersteuning.
Houd aansluitingen en connectoren schoon en goed aangedraaid, monteer de driver op een trillingsarme en geventileerde plaats, en inspecteer periodiek kabels op slijtage. Omdat de HBS57H geen internetverbinding of dataverzameling heeft, zijn er geen software-updates nodig; volg de suggested instellingen uit de handleiding en controleer regelmatig temperatuur en prestaties. De zichtbare CE-markering geeft aan dat het product aan relevante veiligheidsnormen voldoet, maar garantievoorwaarden moet u bij de verkoper navragen.
