Meer stabiliteit en nauwkeurigheid voor je Ender 3: Dual Z-Axis Upgrade Kit

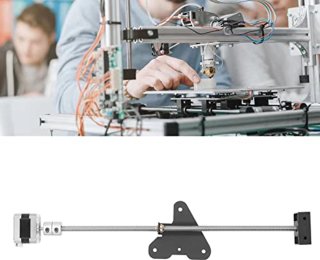

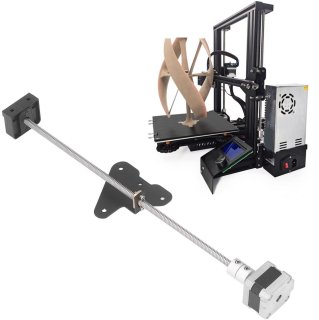

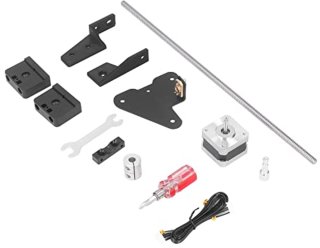

De Ender 3 Dual Z-Axis Upgrade Kit is ontworpen om een zwak punt van de standaard Ender 3-series printers aan te pakken: de enkele Z-as stepper en de daarmee gepaard gaande neiging tot ongelijkmatige beweging en bed-sag. De kit voegt een tweede Z-as lead screw module toe, inclusief een aluminium timing belt tensioner en connectoren waarmee je de extra motor eenvoudig op het bestaande systeem aansluit. Het doel is simpel: twee-punts aandrijving op de Z-as voor meer balans, minder torsie en betere laagregistratie bij hogere prints of wanneer het bed zwaardere belastingen verplaatst.

Materiaalkeuze en constructie zijn degelijk: aluminium onderdelen voor spanningsregeling en metalen koppelingen gecombineerd met een T8 lead screw van 2 mm draadprofiel. De kit maakt gebruik van de originele 42-stappen motor (of dupliceert die configuratie) en bevat bedrading om stroom te leveren aan de extra stapper. Mechanisch is het ontwerp eenvoudig gehouden, met duidelijke montagepunten die passen op de standaard Ender 3-frames, wat de compatibiliteit met Ender 3, Ender 3 Pro en Ender 3 V2 vergroot.

Tijdens installatie moet je rekening houden met het uitlijnen van de spoel, het afstellen van de belt tensioner en het kalibreren van de Z-endstop en steps/mm als je van plan bent beide motoren onafhankelijk te besturen. In veel gevallen volstaat het parallel koppelen van de motorsignalen, maar voor optimale resultaten adviseren we aandacht voor microstepping-instellingen en het testen op stotteren of oververhitting. Al met al levert de upgrade tastbare kwaliteitsverbeteringen op, mits correct geïnstalleerd en afgesteld.

Hoewel de kit veel pluspunten heeft, zijn er ook aandachtspunten. De montage is niet altijd plug-and-play: je moet tijd nemen voor uitlijning van de lead screw en het afstellen van de belt tensioner. Onjuiste uitlijning kan leiden tot binding, verhoogde motorbelasting of onnauwkeurige lagen. Gebruikers zonder ervaringsniveau in mechanische kalibratie zullen wellicht frustratie ervaren tijdens de eerste installatie en het testen.

Een ander nadeel is dat de kit in veel gevallen vereist dat je de Z-steps/mm of de firmware-instellingen controleert en mogelijk aanpast, zeker als de extra motor parallel wordt gekoppeld of als je verschillende drivers op de printplaat hebt. Niet alle printers reageren hetzelfde; sommige mainboards kunnen extra stroom vragen van de driver of last hebben van warmteontwikkeling als beide motoren intensief belast worden.

Tot slot zijn er beperkingen qua afwerking — de kit gebruikt de originele T8 lead screw met standaard 2 mm pitch, wat prima functioneert, maar niet het niveau van high-end trapezoidale of geharde spindels levert. Voor gebruikers die uiterste precisie of industriële betrouwbaarheid zoeken blijft een complete upgrade of een andere printer mogelijk wenselijk. Kortom: de kit verbetert veel, maar vereist aandacht en kennis om het maximale uit de upgrade te halen.

Als je overweegt deze Dual Z-Axis Upgrade Kit aan te schaffen, bekijk dan eerst je doelstellingen: wil je visuele verbeteringen en minder Z-wobble bij grotere prints, of zoek je een volledige professionele precisie-upgrade? Voor de meeste makers die betere functionele prints en esthetiek willen, is deze kit een efficiënte tussenstap. Zorg dat je de basisgereedschappen klaar hebt: inbussleutels, momentsleutel of stevig aangedraaide bouten, waterpas of rechte lat, en indien mogelijk een setje kalibreergewichten of een digitale schuifmaat om laaghoogtes te checken.

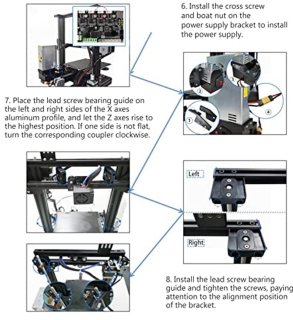

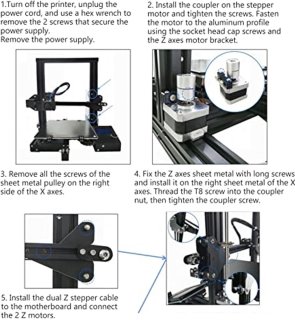

Plan de installatie: lees eventuele handleidingen of community-gidsen doornemen, en bekijk video-tutorials van gebruikers die dezelfde upgrade hebben geïnstalleerd op een Ender 3 of V2. Begin met een droge montage zonder kabels om mechanische passing en uitlijning te controleren. Controleer dat de lead screws parallel lopen en dat er geen laterale spanning op de koppelstukken ontstaat. Pas daarna de elektrische aansluiting aan en zorg dat de motor-drivers niet overbelast raken — meet kort de temperatuur tijdens langere bewegingen na installatie.

Na montage is kalibratie essentieel: controleer de Z-endstop, stel beide motoren gelijk als je ze parallel bedient, en print testkubussen en bruggen om te zien of bijsturing van steps/mm of microstepping nodig is. Houd ook rekening met firmware-aanpassingen indien je de Z-motors individueel wilt aansturen. Als je niet zelf comfortabel bent met firmware of elektrische zaken, zoek dan hulp in de community of een lokale maker-space. Met de juiste aanpak levert deze upgrade duidelijke voordelen en een veel robuustere Z-as.
