Compact, draadloos en krachtig: ESP32 moederbord voor je 3D-printer

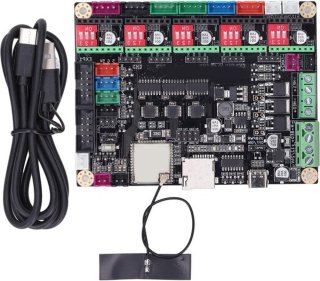

Het ESP32 3D-printer moederbord is gericht op gebruikers die hun printer willen moderniseren met draadloze functionaliteit en een compact, krachtig besturingsplatform. Centraal in dit bord staat de ESP32 DOWD V3 chip met een Xtensa dual-core 32-bit LX6 microprocessor, aangevuld met de ESP32 WROOM 32U module voor wifi en Bluetooth. Deze combinatie maakt niet alleen draadloze bediening mogelijk, maar ook netwerkgebaseerde taken zoals het overzetten van gcode, het monitoren van prints via een webinterface en het uitvoeren van OTA (over-the-air) firmware-updates. Het bord bevat bovendien een 8 MB flashgeheugenchip, wat voldoende ruimte biedt voor uitgebreidere firmware builds en extra functionaliteiten.

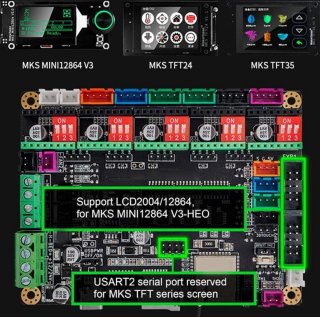

Qua compatibiliteit ondersteunt het moederbord Marli2.0 firmware en is het geschikt voor veelgebruikte displays zoals LCD2004, 12864, MKS MINI12864V3 en MKSTFT. Dit vergemakkelijkt integratie met bestaande printers zonder direct nieuwe schermen te hoeven kopen. Het ontwerp is licht en compact, wat montage eenvoudiger maakt en ruimte bespaart in krappe printerbehuizingen. Een extra pluspunt is het ingebouwde beschermingscircuit voor steppermotorstuurprogramma's: een praktische maatregel om schade door piekspanningen of verkeerd aangesloten motoren te reduceren.

In de praktijk biedt dit bord een goede balans tussen moderniteit en praktische bruikbaarheid. Verwacht verbeterde connectiviteit en eenvoudiger firmwarebeheer, maar wees voorbereid op de noodzaak om de pinmapping en firmware-instellingen aan te passen aan jouw specifieke printerconfiguratie. Voor wie bereid is die extra stap te zetten, levert het bord meetbare voordelen op in gebruiksgemak en functionaliteit.

Hoewel het ESP32 moederbord veel sterke punten heeft, zijn er ook enkele aandachtspunten en beperkingen die je moet overwegen. Een van de grootste praktische issues is documentatie en community-ondersteuning. In vergelijking met gevestigde printerboards (zoals bepaalde BigTreeTech of Duet-modellen) is de beschikbare Nederlandse of uitgebreide documentatie beperkt en zijn voorbeeldconfiguraties voor specifieke printers soms summier. Dit betekent dat je als gebruiker mogelijk meer tijd moet investeren in het begrijpen van pinouts, het aanpassen van Marli2.0-configuratiebestanden en het oplossen van integratieproblemen.

Verder kunnen compatibiliteitsnuances voor displays en externe modules optreden. Hoewel meerdere schermtypes worden genoemd als ondersteund, vereisen sommige combinaties mogelijk extra adapters of aangepaste pinmapping in de firmware. Niet alle printers hebben dezelfde connectorlayout, waardoor kabelwerk en soldering soms nodig zijn bij retrofitprojecten.

Ook is het belangrijk om realistische verwachtingen te hebben omtrent power- en thermisch beheer: het bord is compact en geschikt voor lichte tot middelzware toepassingen, maar bij zwaardere steppermotoren of uitgebreide uitbreidingen moet je controleren of voeding, MOSFET-capaciteit en koeling adequaat zijn. Het beschermingscircuit voor steppermotoren biedt extra veiligheid, maar vervangt geen degelijk ontwerp van voeding en koeling. Ten slotte kan wifi- of Bluetooth-connectiviteit in drukke 2.4 GHz-omgevingen minder stabiel zijn; in zulke gevallen blijft bekabelde controle soms betrouwbaarder.

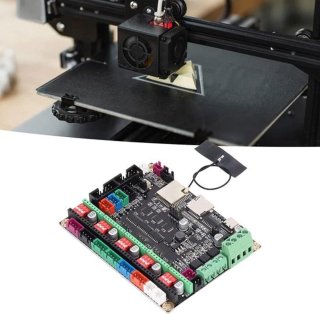

Als je overweegt dit ESP32 moederbord aan te schaffen, denk dan eerst na over je technische comfort en doelen. Voor gebruikers die vertrouwd zijn met firmwareconfiguratie en het aanpassen van pinouts is dit bord een uitstekende manier om draadloze functionaliteit en modernere besturing te introduceren zonder grootschalige hardwareveranderingen. Zorg dat je tijd reserveert voor het configureren van Marli2.0: pas de pinmapping, stappen- en microstepparameters, endstop- en thermistorinstellingen aan en test eerst met lagere snelheden om te valideren dat alle assen correct reageren.

Controleer voordat je begint de compatibiliteit van je huidige displays en bedradingsschema. Hoewel het bord verschillende schermtypen ondersteunt, kan jouw printer andere connectorlay-outs hanteren waardoor extra kabels of adapters nodig zijn. Maak foto’s van je huidige aansluitingen en label draden; dit voorkomt fouten bij de eerste installatie. Houd ook rekening met de voeding: controleer of je voeding en MOSFET-capaciteit voldoen aan de stroomvraag van je hotend, verwarmd bed en motoren. Het geïntegreerde beschermingscircuit biedt extra zekerheid, maar vervangt geen goed ontworpen stroomvoorziening en koelsysteem.

Maak gebruik van de OTA-mogelijkheden, maar implementeer ze pas nadat je een werkende, stabiele firmwareconfiguratie hebt geüpload via USB. OTA is handig voor updates, maar kan frustrerend zijn als de basisconfiguratie nog niet correct is. Documenteer je wijzigingen en houd back-ups van werkende firmware-versies. Als je problemen tegenkomt, zoek dan naar vergelijkbare projecten of fora; hoewel de community kleiner kan zijn, delen enthousiaste gebruikers vaak nuttige voorbeelden en configuraties. Ten slotte: begin met eenvoudige prints en kalibraties en bouw geleidelijk aan complexere instellingen in. Met geduld en systematisch testen levert dit bord veel meer gebruiksgemak en functionaliteit op dan traditionele, niet-draadloze controllers.
