Praktische uitbreidingsmodule voor A4988 en DRV8825

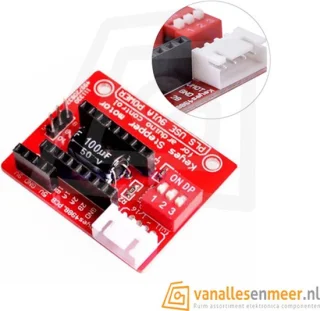

De Extension board A4988/DRV8825 is een compact printplaatje dat bedoeld is als interface tussen een stappermotordriver en de rest van je elektronica. Het bord is primair ontworpen om de driver-module fysiek en elektrisch te huisvesten en biedt naast de standaard pinnen van de driver extra aansluiting voor motor, voeding en sturing. De belangrijkste functies zijn de ondersteuning van microstepping-modi (full, 1/2, 1/4, 1/8 en 1/16), een duidelijk uitgevoerde E (Enable), S (Step) en D (Direction) signaaluitgang en twee voedingsingangen voor 5V en 9V. Door deze opzet kun je eenvoudig schakelen tussen verschillende spanningsbronnen of de logica van je microcontroller voeden zonder extra bedrading.

In de praktijk maakt het board het aansluiten van een aandrijvingsmodule overzichtelijker: de motorstekker en voedingsaansluiting zijn geordend, waardoor fouten bij het aansluiten verminderd worden tegenover losse draden. Het bord zelf bevat de pinheaders waarop de A4988 of DRV8825 gestoken wordt; de driver zelf verzorgt vervolgens de stroombegrenzing en voeding van de motor. Omdat de driver niet inbegrepen is, kun je kiezen voor de A4988 als je een eenvoudige en vaak koelere oplossing wilt of de DRV8825 als je hogere stroomcapaciteit en fijnere stappen nodig hebt. Houd rekening met de mechanische bevestiging: het board is klein en vereist vaak extra bevestiging in een behuizing of op een frame.

Al met al is de extension board een eenvoudige, low-cost oplossing die orde en modulariteit brengt in stapperbesturingen. Het is vooral geschikt voor hobbyprojecten en prototypen waar flexibiliteit en duidelijkheid in bedrading belangrijk zijn. Voor intensieve of professionele toepassingen moet men aandacht besteden aan koeling, stevige voeding en het juist instellen van de huidige begrenzing op de driver.

Ondanks de sterke punten zijn er ook duidelijke beperkingen. Het belangrijkste is dat de daadwerkelijke driver (A4988 of DRV8825) niet wordt meegeleverd; dit betekent extra kosten en de noodzaak om de juiste module aan te schaffen. Voor beginners kan dat verwarrend zijn omdat ze mogelijk niet direct weten welke driver het beste past bij hun motor en toepassing. Daarnaast biedt het board zelf geen actieve stroomregeling of koeling: die verantwoordelijkheid blijft volledig bij de gekozen driver en eventuele losse koeloplossingen. Bij hogere stromen en langdurig gebruik kan dit leiden tot oververhitting zonder aanvullende koelplaat of ventilatie.

Een ander nadeel is dat sommige extention boards zeer basic zijn qua mechanische sterkte en bevestigingsopties. Zonder extra bevestigingsmateriaal kan het board in een projectbehuizing losraken of kwetsbaar zijn voor trillingen. Ook de algemene kwaliteit van print en connectoren varieert tussen leveranciers; goedkope varianten kunnen minder betrouwbare solderingen of slappe headers hebben, wat op lange termijn tot contactproblemen kan leiden. Tenslotte is de aansluitingskeuze (bijvoorbeeld type motorconnector) niet altijd universeel, waardoor je soms extra adapterkabels of het losmaken van motorkabels nodig hebt.

Als je overweegt dit extension board te kopen, wees dan praktisch en plan iets vooruit. Het board is het meest nuttig wanneer je al weet welke drivermodule je wil gebruiken (A4988 of DRV8825) en welke stappermotor je wilt aansturen. Koop de drivermodule meteen mee, zodat je niet later terug hoeft te komen. Kies A4988 voor eenvoudige toepassingen en lagere stroom - denk aan lichte 3D-printerassen of kleine CNC-assen - en kies DRV8825 als je hogere motorstromen en fijnere microstepping wilt bereiken. Controleer vooraf de maximale stroom van je motor en of de gekozen driver dit veilig kan leveren.

Let ook op koeling en stroominstelling: bij installatie stel je de stroombegrenzing van de driver in met de potentiometer; dit is cruciaal om motor en driver te beschermen. Voor langere prints of zware belasting is een heatsink en actieve ventilatie aan te raden. Gebruik fatsoenlijke voedingsbekabeling en zorg dat de 5V/9V aansluitingen correct zijn aangesloten volgens jouw systeemontwerp. Als je werkt in een projectbehuizing, overweeg extra mechanische bevestiging voor het board zodat trillingen of kabeltrek de contacten niet belasten.

Verder: controleer de pinspacing en de type motorconnector die op het board toegepast is. Soms is een adapterkabel nodig voor jouw specifieke motorkabels. Voor beginners is het raadzaam om eerst te testen met een veilige voeding en zonder mechanische last, zodat je de microstepping en de stroombegrenzing correct kunt instellen. Tot slot: lees de documentatie van de gebruikte driver voor specifieke aanwijzingen omtrent stroominstelling en beschermingsmaatregelen.
