€89,95

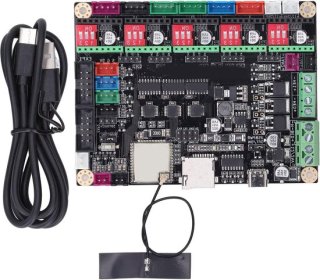

Dit geïntegreerde 3D-printer moederbord combineert een krachtige ESP32 DOWD V3-chip met een ingebouwde ESP32 WROOM 32U-module en 8 MB flashgeheugen. Het bord is ontworpen voor gebruiksgemak: lichtgewicht, klein van formaat en geschikt voor verschillende displaytypes zoals LCD2004 en 12864. Dankzij ondersteuning voor Marli2.0 kun je moderne firmwarefeatures benutten, en met wifi/bluetooth zijn draadloze firmware-updates en remote monitoring mogelijk. Daarnaast is er een beschermingscircuit geïntegreerd dat achterwaartse EMF van stappenmotoren opvangt, wat de kans op schade aan motor drivers verkleint. Voor wie stabiliteit en draadloze functionaliteit wil zonder een groot of ingewikkeld moederbord te monteren, is dit bord een interessante optie. Zorg wel dat je pinouts en compatibiliteit controleert met je specifieke printer en scherm voordat je het installeert.
Goed om rekening mee te houden voordat je een aankoop doet.
| Hoofdchip | ESP32 DOWD V3 |
| Microprocessor | Xtensa dual-core 32-bit LX6, tot 240 MHz |
| Flashgeheugen | 8M byte |
| Module | ESP32 WROOM 32U |
| Firmware-ondersteuning | Ondersteunt Marli2.0 (controleer compatibiliteit) |
| Bescherming | Ingebouwd beschermingscircuit voor stappermotor achterwaartse EMF |

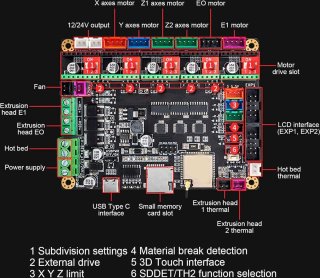

Het geïntegreerde 3D-printer moederbord met ingebouwde ESP32 is bedoeld als compacte en veelzijdige vervanger voor klassieke controllerkaarten. De kern is een ESP32 DOWD V3-chip en een ESP32 WROOM 32U-module, gecombineerd met 8M byte flashgeheugen en ondersteuning voor een firmware aangeduid als 'Marli2.0'. Dit bord richt zich op gebruikers die draadloze functionaliteit (wifi + bluetooth) willen integreren zonder extra modules te monteren. Het ondersteunt meerdere displaytypes zoals LCD2004, 12864, MKS MINI12864V3 en MKSTFT, wat installatie op verschillende printerframes vergemakkelijkt.

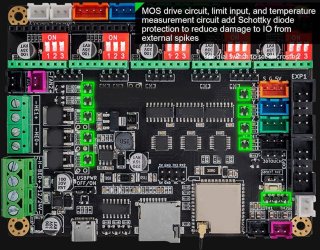

Naast connectiviteit is er aandacht besteed aan betrouwbaarheid: een ingebouwd beschermingscircuit voor achterwaartse EMF van stappenmotoren vermindert risico op schade aan motor drivers bij onverwachte spanningspieken. Het bord is licht en compact wat handig is bij upgrades van kleinere frames of als vervanging van grotere kaarten. Firmware-updates kunnen eenvoudig via de wifi-verbinding plaatsvinden, wat veel tijd bespaart ten opzichte van seriële kabels en SD-kaarten.
In de praktijk betekent dit dat je een modern ecosysteem krijgt voor remote monitoring, draadloze prints en eenvoudiger onderhoud. Toch vergt installatie enige technische aandacht: controleer altijd pinouts en connectoren, zorg voor goede voeding en aarding, en test de compatibiliteit van je display en drivers met de door de fabrikant gespecificeerde aansluitingen. Voor wie bereid is te sleutelen en firmware-instellingen aan te passen, kan dit moederbord een flinke verbetering in gebruiksgemak en functionaliteit bieden.

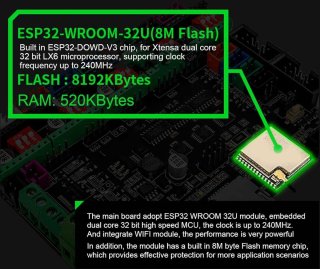

Het kaartontwerp valt direct op door de ingebouwde ESP32 DOWD V3-chip en de ESP32 WROOM 32U-module. Deze combinatie levert een betrouwbare wifi- en bluetooth-verbinding, geschikt voor draadloze firmware-updates en remote control via populaire interfaces. De aanwezigheid van 8M byte flash maakt het mogelijk meerdere firmwarebuilds en grotere firmwarebestanden te gebruiken zonder snel aan geheugenlimieten te lopen. Dit is vooral nuttig als je extra features of custom builds gebruikt die veel ruimte innemen.
Een ander sterk punt is de compatibiliteit met verschillende displaytypes zoals LCD2004, 12864 en MKS-schermen. Dat maakt het bord flexibel inzetbaar op veel printermodellen zonder dat je meteen een nieuw display hoeft aan te schaffen. De ondersteuning voor 'Marli2.0' (let op: documentatie kan variëren) zorgt dat moderne firmwarefeatures beschikbaar zijn, zoals verbeterde stappenplanning, bed leveling en extrudercontrole, mits correct geconfigureerd.

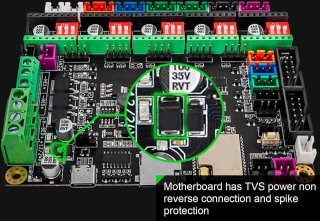

Qua hardwareveiligheid scoort het bord goed: het ingebouwde beschermingscircuit tegen achterwaartse EMF van stappenmotoren is een praktische toevoeging die de levensduur van motor drivers kan verlengen. De compacte en lichte bouw maakt de installatie eenvoudig, vooral in compacte behuizingen of bij upgrades waar ruimte schaars is. Ten slotte draagt wifi/flashing via het netwerk bij aan efficiënter onderhoud: geen constante kabelverbindingen meer, en de mogelijkheid om firmware te pushen en te monitoren tijdens prints verhoogt de gebruikservaring aanzienlijk.
Ondanks de sterke punten kent dit moederbord ook duidelijke beperkingen waar je rekening mee moet houden. Allereerst is documentatie en community-ondersteuning vaak beperkter dan bij mainstream boards van bekende merken. Dat betekent dat je mogelijk meer tijd kwijt bent aan het uitzoeken van pinouts, het aanpassen van config-bestanden en het oplossen van compatibiliteitsproblemen met specifieke stappenmotordrivers of displays. Voor minder ervaren gebruikers kan dat ontmoedigend zijn.
Daarnaast is niet altijd duidelijk hoe de board-pinouts zijn gemapt tegenover gangbare controllers; sommige displays of uitbreidingskaarten vereisen mogelijk adapters of herschikking van kabels. Ook al is er een beschermingscircuit voor achterwaartse EMF, dit is geen vrijbrief om te besparen op goede voeding, afscherming en correcte aarding. In intensieve of industriële omgevingen kan aanvullende EMC-onderdrukking nodig zijn.
Verder is het relevant te vermelden dat de vermelding 'Marli2.0' vragen oproept over exacte firmwarecompatibiliteit. Als het bord afwijkende connectoren of niet-standaard pinmappings heeft, kan het flashen van gangbare firmwares complexe aanpassingen vereisen. Ten slotte kan de ingebouwde ESP32 warmte afgeven bij langdurig gebruik; voldoende koeling en ventilatie moeten daarom deel uitmaken van je installatieplan. Deze punten maken het bord meer geschikt voor gebruikers die bereid zijn te tweaken dan voor plug-and-play beginners.
Als je overweegt dit moederbord te gebruiken, bereid je dan voor op een mix van duidelijke voordelen en wat handmatig werk. Begin met het controleren van de documentatie en pinouts: vergelijk de connectoren op het bord met die van jouw printer (stepper drivers, endstops, thermistors, heaters, ventilatoren en voedingen). Maak altijd een back-up van je huidige firmwareconfiguraties voordat je het bord vervangt, zodat je snel kunt terugkeren als iets niet werkt.
Flashing en configuratie: installeer eerst een test-firmware en configureer stap- en driverparameters stap voor stap. Omdat het bord wifi en bluetooth ondersteunt, maak van die functionaliteit gebruik voor firmware-updates en remote monitoring, maar test eerst lokaal of alles stabiel draait. Controleer of de vermelding 'Marli2.0' overeenkomt met jouw verwachtingen (sommige leveranciers gebruiken afwijkende benamingen); wanneer nodig, pas configuratiebestanden aan om pinmappings en bed-leveling routines te matchen.
Hardware en veiligheid: zorg voor een betrouwbare voeding met voldoende capaciteit en goede aarding. Ondanks het beschermingscircuit tegen EMF is het verstandig om extra aandacht te besteden aan kabelrouting, afscherming en het vermijden van lusvorming in stroomkabels. Voor langdurig of intensief gebruik moet je zorgen voor voldoende koeling van de ESP32 en de motor drivers — monteer het bord niet direct op materialen die warmte vasthouden zonder ventilatie.
Testen en finetuning: voer gecontroleerde testprints uit en monitor temperaturen, stappenverlies en elektromechanische ruis. Als je problemen tegenkomt met een display, zoek naar adapter-kabels of herbekabelingopties; veel compatibiliteitsissues zijn op te lossen met kleine aanpassingen. Kortom: dit board biedt veel potentie, maar haalt het beste uit zichzelf wanneer je bereid bent te configureren en testen.
Het geïntegreerde 3D-printer moederbord met ESP32 is een overtuigende optie voor gebruikers die draadloze functies en moderne hardware in een compact pakket willen. De combinatie van een ESP32 DOWD V3, ESP32 WROOM 32U-module en 8MB flash maakt het aantrekkelijk voor wie netwerkgebaseerde firmware-updates, remote monitoring en uitbreidingsmogelijkheden zoekt. De ingebouwde bescherming tegen achterwaartse EMF is een praktisch pluspunt dat kan bijdragen aan een langere levensduur van motor drivers in huishoudelijke en hobbytechnische omgevingen.
Toch is dit bord het meest geschikt voor gebruikers die niet bang zijn om te sleutelen. Beperkte documentatie en mogelijke pinout-afwijkingen vragen om tijd voor onderzoek en testwerk. Beginners die een probleemloze plug-and-play-ervaring verwachten, kunnen teleurgesteld raken; voor gevorderde hobbyisten en makers die bereid zijn configuratie en fine-tuning te doen, biedt het echter veel flexibiliteit en extra functionaliteit.
Mijn eindoordeel: een solide kleine controllerkaart met moderne functies en nuttige beschermingsmechanismen, mits je aandacht besteedt aan compatibiliteit, voeding en koeling. Voor upgrades van bestaande printers of voor custom builds is het een waardevolle toevoeging, vooral vanwege de wifi-mogelijkheden en de ruime flash. Zorg voor zorgvuldig testen en backups, en je krijgt een betrouwbaar, toekomstbestendig moederbord dat je 3D-printworkflow kan verbeteren.
