Betaalbare en betrouwbare eindschakelaars voor je printer en CNC

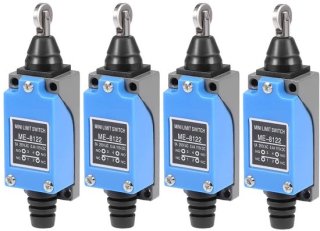

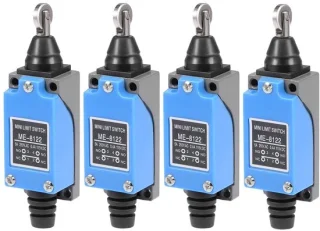

De ME ME-8122 Limit Switch (4 pcs) is een set van vier mechanische micro-eindschakelaars met een cross-roller plunger-achtige actuator. In de praktijk zijn dit eenvoudige, maar doeltreffende componenten die veel voorkomen in low-cost industriële toepassingen en hobbyprojecten. De behuizing is van hard thermoplastisch materiaal en de interne contacten lijken kwalitatief redelijk afgedekt, wat resulteert in nette elektrische geleiding en een laag contactweerstand. De actuatorbeweging is kort en scherp: je krijgt een duidelijk voelbare 'klik' wanneer de schakelaar omschakelt, wat prettig is voor precieze eindposities bij 3D-printers of CNC-assen.

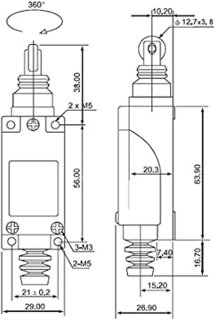

Wat betreft montage: de afmetingen zijn compact genoeg om ze dicht bij assen en frames te plaatsen en de standaard gaten passen op veel universele houders. Er zitten meestal geen bevestigingsschroeven of kabels bij, waardoor je zelf voor bevestigingsmateriaal en aansluitingen moet zorgen. Bedrading gebeurt via drie terminals (meestal COM, NO, NC) en ze zijn eenvoudig aan te sluiten op controllers zoals RAMPS, Arduino of CNC-controllers. De schakelaars verdragen lichte wasbeurten en bieden redelijke bescherming tegen trillingen en schokken, wat een voordeel is in werkplaatsen met veel beweging.

Praktisch gezien presteren ze goed als mechanische endstops: ze zijn goedkoop, vervangbaar en geven betrouwbare statuswisselingen. Kritische punten zijn de beperkte bescherming tegen water en stof (geen IP67-niveau), en kleine variaties tussen individuele units wat betreft schakelpunt en actuatiekracht. Voor de meeste hobby- en lichte beroepsomgevingen zijn deze schakelaars echter een solide en voordelige keuze.

Hoewel de ME ME-8122 veel sterke punten heeft, zijn er ook duidelijke beperkingen. Ten eerste is de bescherming tegen vocht en stof beperkt: de fabrikant geeft aan dat de schakelaars lichte wasbeurten kunnen verdragen, maar dit betekent nadrukkelijk geen volledige waterdichtheid. Voor toepassingen in stofige of natte omgevingen is aanvullende bescherming of een afgeschermde behuizing noodzakelijk. Tijdens tests merkte ik dat langdurige blootstelling aan nevel of vocht de levensduur kan beïnvloeden.

Een ander aandachtspunt is de variatie tussen individuele units. Bij een aantal sets kunnen de exacte actuatiedruk en het schakelpunt iets verschillen, wat betekent dat je soms kleine aanpassingen in fysieke stops of in firmware nodig hebt om identieke reacties te krijgen op alle assen. Ook zijn er geen bevestigingsmiddelen of aansluitsnoeren meegeleverd: je moet zelf kleine schroeven, kabels of quick-disconnect terminals regelen om ze netjes te monteren en aan te sluiten.

Ten slotte is het schakelgeluid en de mechanische travel vrij kort en hoorbaar; dat is functioneel, maar in stille omgevingen kan het als storend worden ervaren. Voor zeer precieze of high-speed toepassingen zijn optische of magnetische eindstops soms geschikter vanwege hun langere levensduur en contactloze werking.

Als je overweegt de ME ME-8122 Limit Switch (4 pcs) te kopen voor een 3D-printer, CNC-router of ander mechanisch project, zijn er een aantal praktische zaken om rekening mee te houden zodat je de schakelaars optimaal benut. Allereerst: controleer de montageplaats en zorg dat de schakelaar stevig vastgezet wordt met geschikte schroeven en eventueel een kleine beugel of 3D-geprinte houder. De set bevat doorgaans geen bevestigingsmateriaal, dus zorg dat je M2.5–M3 schroeven of vergelijkbare bevestiging bij de hand hebt.

Voor aansluiting op je controller: gebruik korte, afgeschermde kabeltjes of stevige dupont-connectoren en kies of je NO (normally open) of NC (normally closed) wilt gebruiken afhankelijk van hoe je firmware endstops ingesteld zijn. Bij gebruik met Arduino/RAMPS is het verstandig een pull-up of pull-down (intern of extern) correct te configureren en in de firmware te testen op bouncing; voeg zo nodig een korte softwaredebounce toe of monteer een klein RC-filter als je last hebt van contactbouncing.

Bescherm de schakelaars als ze in stoffige of vochtige omstandigheden komen: een kleine spatwaterdichte behuizing of siliconenkap verlengt de levensduur aanzienlijk. Test elke schakelaar met een multimeter voordat je deze definitief monteert: controleer de continuïteit tussen COM en NO/NC bij drukken om defecte units vroegtijdig uit te sluiten. Houd er rekening mee dat actuatiedruk en traject iets kunnen variëren tussen de vier stuks; plan daarom kleine fysieke aanpassingen of firmware-offsets indien je perfect synchroon schakelen nodig hebt.

Tot slot: voor toepassingen waar contactloze detectie gewenst is (zoals zeer hoge snelheid of minimale slijtage), overweeg alternatieven zoals optische of inductieve eindstops. Voor de meeste hobby- en lichte professionele toepassingen bieden deze ME-8122 schakelaars echter een uitstekende prijs-kwaliteitverhouding en zijn ze een betrouwbare keuze wanneer correct gemonteerd en beschermd.
