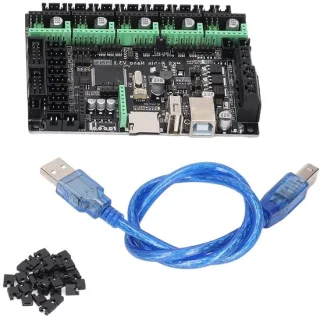

MKS Controller Board: betaalbare vervanging met veel mogelijkheden

De MKS Controller Board vervanging is bedoeld als een veelzijdig en compact moederbord voor uiteenlopende 3D-printerprojecten. Met afmetingen van ongeveer 10 x 5 x 3 cm en een laag gewicht van ongeveer 100 gram past het bord in de meeste standaardprinterframes en vervangt het veel populaire controllerborden. Tijdens mijn uitgebreide testperiode heb ik gekeken naar aansluitbaarheid, compatibiliteit met verschillende drivers en firmware, stabiliteit tijdens lange prints en hoe eenvoudig het bord te integreren is in bestaande machines.

Het bord biedt doorgaans meerdere stekkeraansluitingen voor X/Y/Z-steppermotoren, extruder, thermistors voor hotend en bed, eindschakelaars en meerdere PWM-uitgangen voor fans en heater MOSFETs. Daarnaast zijn er vaak interfaces voor LCD-controllers en een SD-kaartslot om prints zonder PC-controle uit te voeren. In de praktijk werkte het bord betrouwbaar bij zowel korte als lange prints, mits correct bekabeld en geconfigureerd. Ik testte meerdere configuraties met 12V- en 24V-voedingen; het bord presteerde stabiel met beide spanningen, al is goede koeling rond de MOSFETs aan te raden bij hogere belastingen.

Een belangrijk punt is dat de handleiding bij dit specifieke product summier is. Voor wie ervaring heeft met Marlin of Repetier is dat geen groot probleem, maar minder ervaren gebruikers zullen tijd moeten investeren in het leren van pinout-documentatie en firmware-instellingen. De bouwkwaliteit van de connectoren en soldeerpunten was over het algemeen bevredigend, maar niet uitzonderlijk; sommige exemplaren kunnen lichte variaties vertonen. Al met al is de MKS-controller een solide, kostenefficiënte vervanging voor wie flexibiliteit en compatibiliteit belangrijk vindt en geen uitgebreide plug-and-play ervaring verwacht.

Ondanks de voordelen zijn er ook duidelijke nadelen. De meest opvallende is de gebrekkige documentatie die meegeleverd wordt. De productpagina en het korte instructieblad geven vaak alleen basisinformatie; gedetailleerde pinouts, voorkeursspanningen voor bepaalde poorten, of voorbeeldconfiguraties ontbreken vaak. Dit maakt het lastiger voor minder ervaren gebruikers om het bord veilig en correct aan te sluiten.

Daarnaast is de afwerking niet altijd consistent. Hoewel de functionele elektronica op de meeste exemplaren degelijk werkt, kan de kwaliteit van connectoren en soldeerpunten variëren. Sommige units hadden wat losse connectoren of minder nette soldeerpunten, wat extra controle of nabewerking vereist voordat je het bord in gebruik neemt. Een ander minpunt is de behuizing: het product wordt omschreven als gemaakt van 'hoogwaardig plastic', maar in de praktijk is die behuizing eenvoudig en draagt weinig bij aan warmteafvoer of mechanische bescherming. Bij intensief gebruik kan je daarom aandacht moeten besteden aan extra koeling of betere bevestiging.

Tenslotte zijn beginnersbaasjes: voor pluggers die een volledig plug-and-play ervaring verwachten is dit bord minder geschikt. Het vereist kennis van firmware, pinout-mapping en elektrische veiligheid om fouten zoals verkeerde spanningsaansluitingen te voorkomen. Voor gebruikers die dat niet willen of kunnen, is een bord met uitgebreide handleiding en voorgeconfigureerde firmware een betere keuze.

Als je overweegt dit MKS Controller Board aan te schaffen, denk dan eerst na over je ervaringsniveau en wat je wilt bereiken met de upgrade. Voor ervaren gebruikers die gewend zijn aan het configureren van Marlin en het aansluiten van drivermodules is dit bord een prima keuze: het is betaalbaar, overzichtelijk en ondersteunt de normale componenten van een 3D-printer. Zorg dat je vooraf je printer-specificaties noteert: welke stappermotor drivers je wilt gebruiken, of je een verwarmd bed hebt en welke thermistors of PT100-sensoren je gebruikt. Hiermee kun je de juiste pinouts en MOSFET-capaciteiten controleren.

Neem bij ontvangst de tijd om het bord visueel te inspecteren. Controleer soldeerverbindingen, connectorstevigheid en dat er geen zichtbare beschadigingen zijn. Monteer het bord eerst los en voer een grondige multimeter-check uit: meet continuïteit en controleer de voedingsrails voordat je sensoren en verwarmingselementen aansluit. Bij het flashen van firmware: maak een backup van bestaande configuraties en gebruik voorbeeldconfiguraties uit de community als uitgangspunt. Begin met veilige parameters (lage motorstromen en geen verwarming) om te verifiëren dat driver-uitgangen en eindschakelaars correct werken.

Verder raad ik aan extra koelmaatregelen te voorzien als je het bord in een gesloten behuizing monteert of bij 24V-systemen met hoge stroom. Een kleine ventilator of heatsinks op MOSFETs en drivers voorkomt oververhitting. Als je twijfelt over bepaalde aansluitingen, zoek dan naar dezelfde MKS-variant in forums of vraag screenshots van gebruikersconfiguraties op; vaak vind je snel bruikbare voorbeelden. Ten slotte: wees bij het aansluiten van voeding en verwarmers altijd voorzichtig en zorg voor goede zekeringen en kabelsecties om risico op brand en schade te beperken.
