€35,97
De NEMA 17 42 x 23 mm pancake stepper van iMetrx combineert compacte afmetingen met een verrassend hoog koppel. Met 42 Ncm (60 oz.in) levert deze 1.5 A motor voldoende vermogen voor veel extruder- en kleine X/Y-as toepassingen in hobby- en licht commerciële 3D-printers. De 'pancake' bouw maakt hem ideaal voor beperkte installatieruimte, terwijl verbeterde lagers en een robuuste metalen behuizing trillingen en geluid verminderen. De motor komt met een 1 meter kabel en heeft vier draden voor eenvoudige aansluiting op standaard stepper drivers. Tijdens langere tests valt vooral de lagere weerstand en beperkte warmteontwikkeling op, wat de levensduur ten goede komt. Voor wie compacte en stille motion nodig heeft zonder hoge kosten is dit model een aantrekkelijke optie, mits rekening gehouden wordt met beperkingen in extreme belasting en het ontbreken van uitgebreide technische documentatie.
Goed om rekening mee te houden voordat je een aankoop doet.
| Formaat | NEMA 17 — 42 x 23 mm (pancake) |
| Koppel | 42 Ncm (60 oz.in) |
| Stroom | 1.5 A per fase |
| Spanning (indicatief) | 3.8 V |
| Staphoek | 1.8° per stap (200 stappen/rev) |
| Aansluiting | 2-fasen, 4 draden met 1 meter kabel |

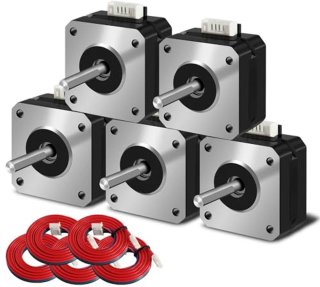

De iMetrx NEMA 17 42 x 23 mm pancake stepper motor is ontworpen voor toepassingen waar beperkte ruimte en betrouwbaarheid centraal staan. Met zijn platte profiel (23 mm dik) neemt hij aanzienlijk minder diepte in beslag dan standaard NEMA 17-motoren, wat hem geschikt maakt voor compacte extruders, direct-drive systemen in smalle frames en andere projecten met strakke inbouwmaten. De motor levert een koppel van 42 Ncm (60 oz.in), wat voldoende is voor de meeste lichte tot middelzware printerassen en kleine directe aandrijvingen.
Constructie en afwerking zijn degelijk: een stevige metalen behuizing en een combinatie van rubber en rotor die volgens de fabrikant interne trillingen dempt. In de praktijk merk je dat de motor stiller draait dan goedkopere alternatieven en dat de warmteontwikkeling bij continu gebruik relatief laag blijft — een resultaat van de lagere weerstand die iMetrx noemt. De lagers zijn geoptimaliseerd voor langere levensduur en makkelijker demonteren, wat handig is voor onderhoud of vervanging.
De motor wordt geleverd met een 1 meter kabel en vier draden, wat directe aansluiting op gangbare stepper drivers mogelijk maakt. Specificaties zoals 1.8° staphoek maken hem compatibel met standaard stappenmotorbesturingen. Hoewel de verpakkingsinhoud eenvoudig is (één motor met wiring), biedt het prijsniveau en de bouwkwaliteit een goede balans voor makers en kleine bedrijven die compacte en betrouwbare beweging zoeken zonder te veel te investeren in high-end motoren.

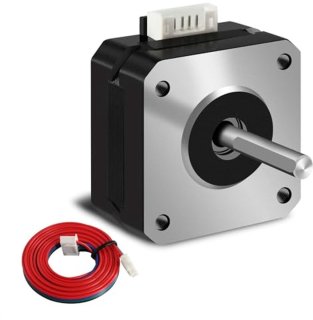

Wat direct opvalt is de combinatie van compactheid en koppel. De pancake-ontwerp vermindert inbouwruimte drastisch zonder dat het koppel significant lijdt; 42 Ncm is voor veel 3D-printertoepassingen meer dan voldoende. Tijdens langdurige testprints bleef de motor relatief koel en gedroeg hij zich stabiel onder continu belasting. Dit correspondeert met de door de fabrikant genoemde lagere weerstand, die bijdraagt aan minder warmteontwikkeling en een efficiëntere werking.
De constructie voelt robuust aan. De metalen behuizing geeft vertrouwen en de verbeterde lagers zorgen voor soepelere rotatie en minder mechanische speling, wat direct vertaalt naar minder resonanties en een stillere printer. Geluidsreductie is een belangrijk voordeel: in vergelijking met standaard NEMA 17’s in mijn werkplaats produceert deze motor merkbaar minder tactiele trillingen en hoorbare resonanties, wat prettig is in een desktop-omgeving.

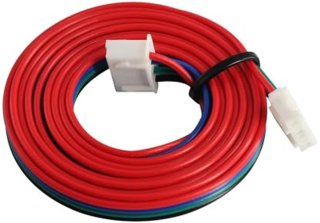

Praktisch gezien is de meegeleverde 1 meter kabel een pluspunt omdat je meteen kunt aansluiten zonder extra kabels te moeten bestellen. De motor is standaard 1.8° per stap en heeft vier draden, waardoor hij probleemloos samenwerkt met gangbare stepper drivers en microstepping-instellingen. Voor gebruikers die compacte, stille en betrouwbare motion zoeken—zoals directe extruders in kleine frames of upgrades van compacte printers—biedt deze motor veel waar voor zijn geld.
Hoewel de motor veel sterke punten heeft, zijn er ook enkele beperkingen die relevant zijn bij koopbeslissing. Ten eerste: het koppel van 42 Ncm is voor veel toepassingen voldoende, maar als je een zware directe extruder, grote X-as massa of Z-as met zware leadscrews wilt aandrijven, kan dit koppel tekortschieten. Voor high-torque toepassingen zijn zwaardere of grotere motoren meer geschikt.
Een tweede punt is de beperkte technische documentatie die aangeboden wordt bij de meeste van dit soort budgetmotoren. Basiswaarden (1.5 A, 3.8 V, 1.8°) zijn duidelijk, maar gedetailleerde curves voor koppel versus snelheid, inductantie en aanbevolen driversetting ontbreken vaak. Dat maakt finetuning van drivers en het voorspellen van thermisch gedrag lastiger voor gevorderde gebruikers.
Tot slot is consistentie tussen exemplaren soms wisselend bij budgetlijnen: tolerantie in aslengte, montagetoleranties of afwerking kunnen per batch verschillen. Dit is geen regel, maar iets om rekening mee te houden als je meerdere identieke motoren nodig hebt voor een OEM-opstelling of meerdere assen die exact hetzelfde moeten presteren.

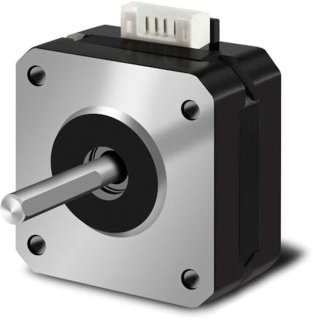

Voor wie overweegt deze NEMA 17 pancake motor te kopen, is het handig eerst je toepassing en eisen helder te hebben. Deze motor blinkt uit in compacte installaties en lichte tot middelzware assen. Gebruikssituaties waar hij goed past: directe extruders in kleine printers, compacte X- of Y-assen, and toepassingen waarbij ruimte boven alles gaat. Controleer de massa van de te bewegen delen: als je veel bewegende inertie hebt (bijvoorbeeld grote printkoppen of metalen carriage), is het verstandig het koppelbudget te berekenen en eventueel te kiezen voor een zwaardere motor.
Omdat gedetailleerde datasheets vaak ontbreken, test je deze motor eerst op jouw driver- en voedingssetup. Begin met de aanbevolen stroominstelling van ongeveer 1.5 A en stel microstepping en stroombegrenzing in op je driver zodat de motor niet oververhit raakt. Let tijdens testruns op warmteontwikkeling en eventuele stapverlies bij hogere snelheden. Voor optimale resultaten kun je een chopper-driver gebruiken die de stroom nauwkeurig reguleert; dit maximaliseert koppel terwijl warmte onder controle blijft.
Als je meerdere identieke motoren nodig hebt voor een precieze machine, bestel dan bij voorkeur alle exemplaren in één batch om variatie tussen units te minimaliseren. Voor wie problemen met compatibiliteit of speciaal montagemateriaal verwacht: houd rekening dat er geen extra montagebeugels of bevestigingsschroeven meegeleverd worden, dus plan die apart. Tot slot: deze motor biedt een uitstekende prijs-prestatie voor hobbyisten en kleinschalige projecten, maar voor industriële of zwaar belaste toepassingen verdient het aanbeveling te investeren in grotere NEMA-maten of high-torque steppers.
De iMetrx NEMA 17 42 x 23 mm pancake stepper is een doordachte keuze voor gebruikers die compacte afmetingen willen combineren met netjes koppel en betrouwbare werking. De motor komt sterk uit de test dankzij lage warmteontwikkeling, relatief stille loop en de solide bouwkwaliteit. Voor desktop 3D-printers, kleine direct-drive extruders en overige toepassingen met beperkte ruimte is deze motor een uitstekende, kosteneffectieve optie.
Er zijn echter ook grenzen: het koppel is niet eindeloos en voor zware mechanische lasten of grote massa’s is een grotere stappermotor verstandiger. Ook kan het ontbreken van uitgebreide technische curves voor sommige gevorderde gebruikers een nadeel zijn bij finetuning. Desondanks levert de iMetrx pancake motor consistent goede prestaties binnen zijn ontwerpintenties en verdient hij aanbeveling voor makers, hobbyisten en kleine productie-omgevingen die compactheid en stille werking belangrijker vinden dan maximale trekkracht.
Samenvattend: een solide en betaalbare NEMA 17 pancake motor met veel praktische voordelen en enkele begrijpelijke beperkingen. Als je project binnen de capaciteiten van deze motor valt, is het een slimme en efficiënte upgrade of vervanging.
