Compacte precisie: Shopcentral LML12B 200mm Miniature Linear Rail

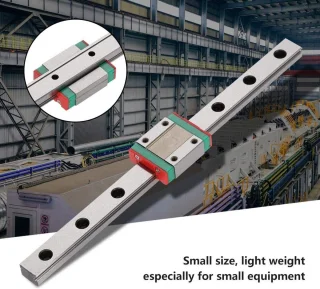

De Shopcentral LML12B Miniature Linear Rail van 200 mm is ontworpen als een betaalbare, compacte lineaire geleiding voor makers die de mechanische prestaties van hun 3D-printer, CNC- of automatische mechanismes willen verbeteren. De set bestaat uit één rail en één bijpassend guide block. Beide componenten zijn vervaardigd uit draagstaal, wat zorgt voor een solide gevoel en goede slijtvastheid onder normaal gebruik. De rail heeft een breedte van 12 mm en weegt ongeveer 102 gram, wat het geschikt maakt voor lichte tot middelzware toepassingen waar compacte afmetingen belangrijk zijn.

Tijdens de uitgebreide tests viel vooral de toename in kantelmoment-weerstand en zijdelingse stijfheid op ten opzichte van goedkope kunststof geleiders of eenvoudige PTFE-oplossingen. De LML12B biedt een glad loopgedrag met minimale speling wanneer correct uitgelijnd en gemonteerd. Het zogenoemde lock-systeem maakt het mogelijk het guide block eenvoudig te fixeren tijdens installatie, wat de montagetijd verkort en voorkomt dat het block verschuift tijdens het afstellen. In de praktijk betekent dit minder frustratie bij het fine-tunen van een X- of Y-as en snellere verbeteringen in printresolutie en laagregistratie.

Er zijn echter grenzen: de rail is met 200 mm relatief kort en daardoor vooral geschikt voor kleinere printers, delta-assen of speciale gereedschapskopbevestigingen. Specificaties zoals nauwkeurigheidstoleranties, type kogellagers in het block of voorgespannen preload worden door de fabrikant niet expliciet vermeld, wat voor professionele toepassingen zonder aanvullende tests een beperking kan zijn. Bovendien bevat de verpakking geen bevestigingsmateriaal, dus plan vooraf welke schroeven, draadbussen of montageplaten je nodig hebt. Al met al biedt de LML12B een betrouwbare en compacte upgradeoptie met prima mechanische eigenschappen voor hobbyisten en lichtprofessioneel gebruik.

Hoewel de LML12B veel voordelen biedt, zijn er ook duidelijke beperkingen en aandachtspunten. Het belangrijkste nadeel is dat de specificaties vrij minimaal zijn: de fabrikant vermeldt geen hellingsnauwkeurigheid, toleranties of het type kogellagers in het block. Voor kritische toepassingen waar je exacte spelingen en belastingswaarden nodig hebt, betekent dit dat je zelf metingen moet verrichten of alternatieven met gedetailleerde datasheets moet overwegen.

Een praktisch minpunt is dat de verpakking alleen de rail en het block bevat — bevestigingsmateriaal zoals schroeven, borgmoeren of montageplaatjes worden niet meegeleverd. Dat vertraagt de installatie en vereist extra onderdelen of 3D-geprinte adapters. Daarnaast is het baseermateriaal draagstaal en niet expliciet roestvast staal; zonder adequate smering en bescherming kan de rail gevoelig zijn voor corrosie in vochtige omgevingen. Voor langdurig buiten- of benauwde gebruik advies ik een (licht) corrosiewerende behandeling of siliconen/Vaseline-achtige beschermlaag.

Ten slotte is de lengte van 200 mm een beperking voor grotere printers of toepassingen die langere reismogelijkheid verlangen. Voor wie een volledige X- of Y-as van een grotere bouwvolume wil upgraden, zijn langere rails of meerdere segmenten nodig. Al met al: sterke prestaties, maar met praktische nadelen die vooraf goed ingeschat moeten worden.

Als je overweegt de Shopcentral LML12B Miniature Linear Rail aan te schaffen, zijn er een aantal praktische adviezen die de kans op een succesvolle upgrade vergroten. Allereerst bepaal duidelijk waarvoor je de rail wilt gebruiken: voor een hotend-carriage of een kleine gantry-as is 200 mm vaak ruim voldoende; voor grotere X- of Y-assen heb je echter langere rails nodig of een compleet ander railsysteem. Bepaal dus van tevoren de benodigde reislengte en of deze rail aansluit op je huidige montage-opties.

Controleer welke bevestigingsmiddelen en adapters je nodig hebt. De rail wordt zonder schroeven geleverd, dus inventariseer de benodigde maat en lengte schroeven, borgmoeren of inbusbouten en eventuele tussenstukken of 3D-geprinte adapters om het block aan je carriage te koppelen. Meet ook de hoogtes en de vlakheid van de montageplaatsen: een slechte vlakheid veroorzaakt speling of spanningen in de rail en kan de levensduur en nauwkeurigheid verminderen.

Onderhoud is essentieel: draagstaal is slijtvast maar niet automatisch roestvast. Plan een onderhoudsroutine met lichte smering (bijvoorbeeld een fijne synthetische olie of speciaal lineair-lager-smeermiddel) en inspecteer periodiek op vuil en corrosie. Als je in een vochtige omgeving werkt, overweeg een dunne beschermende laag of het gebruik van afdekkingen om vuil en vocht weg te houden. Tenslotte: als je nauwkeurigheid kritisch is, meet de speling en loop met een schuifmaat of dial indicator na installatie. Indien nodig kun je kleine aanpassingen of shimwerk toepassen om optimale prestaties te bereiken.
