Maak je 3D-printer fluisterstil en zuiniger met de TMC2208 V1.2

De TMC2208 V1.2 stappenmotor driver is een compacte module die gericht is op gebruikers van 3D-printers die stillere, vloeiendere bewegingen en beter thermisch gedrag willen zonder grote aanpassingen aan hun machine. De module ondersteunt een spanningsbereik van 4,75V tot 36V en levert een continue stroom van 1,4 A met pieken tot 2 A. Dit maakt hem geschikt voor de meeste NEMA17-stappenmotoren die in consumenten-3D-printers worden gebruikt. Een van de belangrijkste eigenschappen is de stealthChop-technologie, die de klassieke klik- en ratelende geluiden van stappenmotoren sterk reduceert en daardoor het algehele geluidsniveau verlaagt.

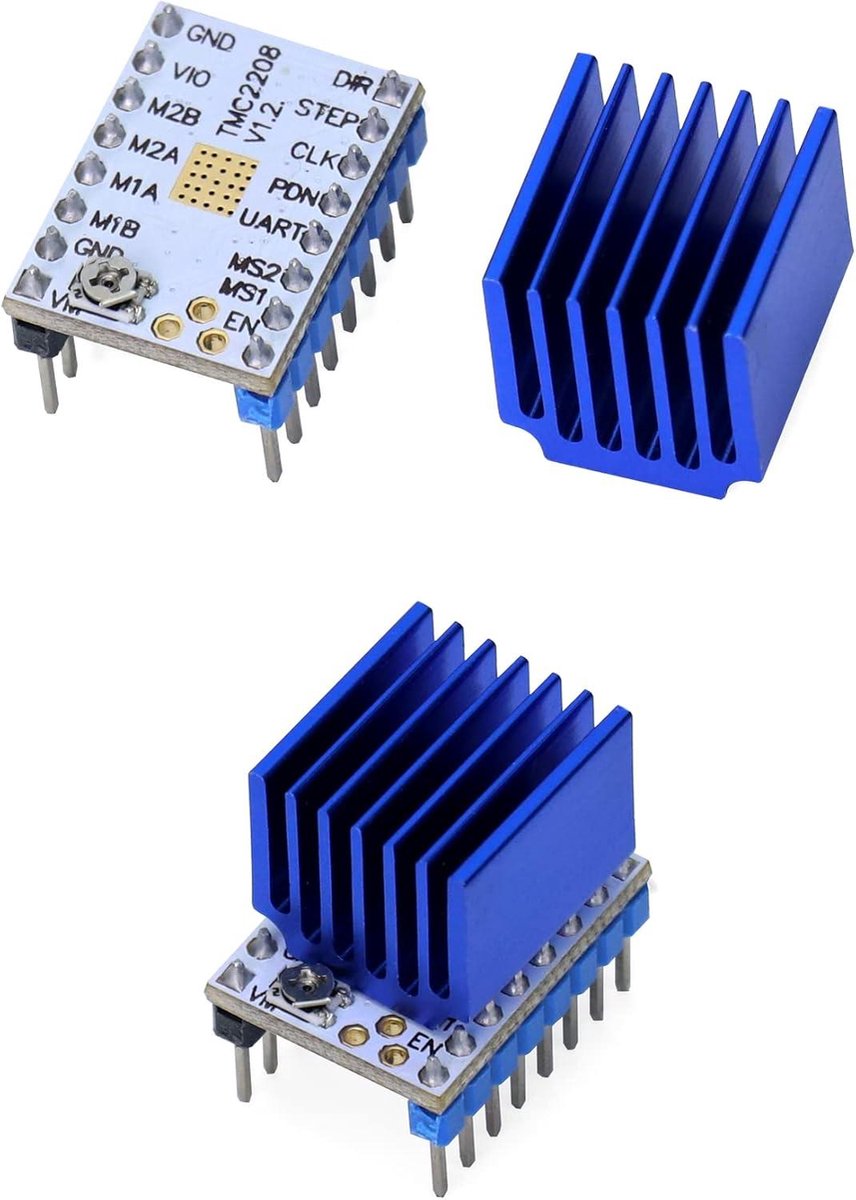

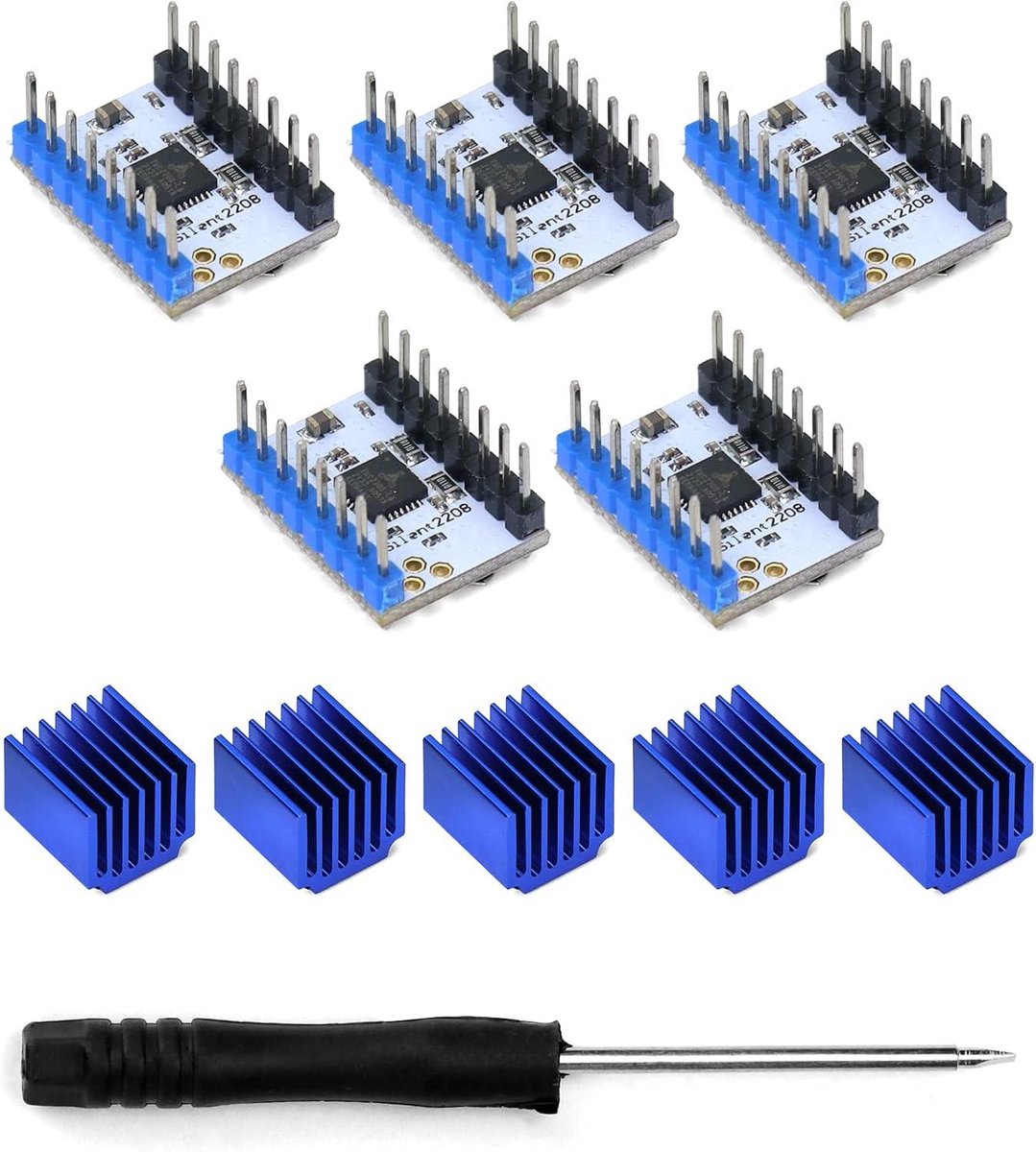

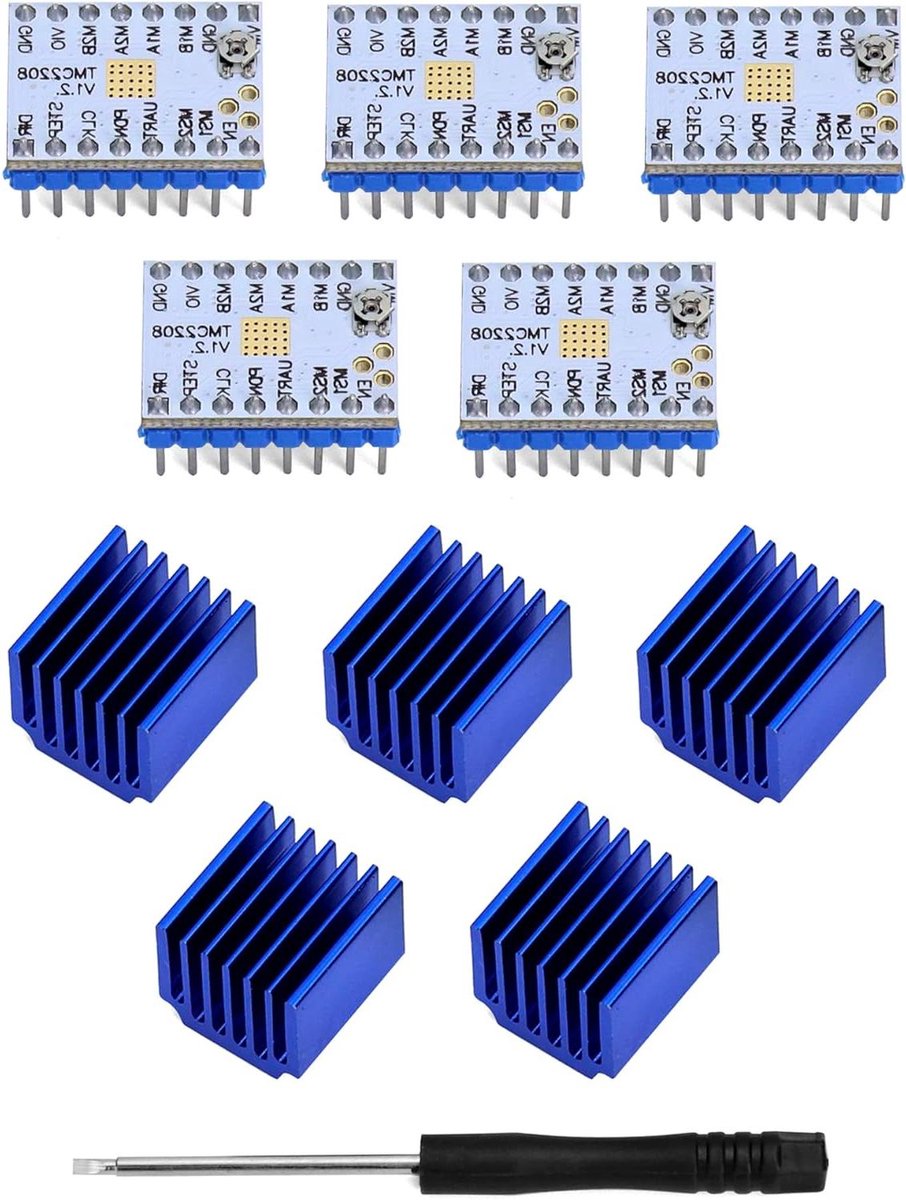

Praktisch gezien wordt de driver geleverd met stapelbare headers, een klein koelblokje (heatsink) voor betere warmteafvoer en een schroevendraaier voor het instellen van Vref of het monteren van de heatsink. De vormfactor is zodanig dat je de modules vaak direct op bestaande moederborden kunt plaatsen, maar let op de pinout en ruimte in de behuizing. De driver heeft interpolatie naar 256 microsteps, waardoor bewegingen veel vloeiender ogen en vibratorende artefacten in prints afnemen. Energiezuinigheid is een ander argument: de fabrikant claimt tot 70% energiebesparing door dynamische besturingstechnieken, wat in combinatie met lagere warmteontwikkeling tot langere ononderbroken prints kan leiden.

Hoewel de TMC2208 veel voordelen biedt, vereist optimale inzet aandacht voor instellingen: de stroomafstelling (Vref), microstep-configuratie en eventueel firmware-aanpassingen (indien je UART-functionaliteit gebruikt) zijn essentieel. Voor zware of hoog-dragende toepassingen met grotere motoren kan de 1,4 A continue limiet een beperking zijn en is extra koeling of een krachtigere driver aan te raden. Over het algemeen is de TMC2208 V1.2 een sterke, kostenefficiënte upgrade voor hobbyisten en makers die een stillere en koelere printeromgeving willen zonder al te veel technische aanpassingen.

Hoewel de TMC2208 veel voordelen biedt, zijn er ook beperkingen en aandachtspunten die je moet overwegen. Ten eerste is de continue stroomlimiet van 1,4 A per fase voor sommige motoren te krap: als je zwaardere extruders, grotere bedden of high-torque NEMA-motoren gebruikt, kan deze driver onvoldoende zijn. In die gevallen kunnen motorstappen verliezen optreden of kunnen drivers thermisch in de buurt van hun limiet komen, zelfs met extra koelblokjes.

Ten tweede vereist het beste resultaat vaak wat technische aanpassing: het correct instellen van de stroom (Vref) en microstepping vereist basiskennis en soms een multimeter. Zonder deze tuning kunnen drivers suboptimaal presteren of net iets warmer blijven dan gewenst. Hoewel de modules stapelbare headers bieden, kunnen fysieke compatibiliteitsproblemen met sommige prints of behuizingen ontstaan—ruimte rondom de driver en de oriëntatie van pinnen verschillen per board.

Een ander nadeel is dat de TMC2208 niet alle geavanceerde functies heeft die duurdere TMC-modellen bieden, zoals ingebouwde stall-detectie (stallGuard) of sterk hogere continu-stroomcapaciteit. Voor wie sensorless homing of hogere stroomwensen nodig heeft, is een ander model of extra hardware noodzakelijk. Tot slot: de meegeleverde koelblokjes zijn klein; voor intensief gebruik is actieve koeling of grotere heatsinks aan te raden. Al met al functioneert de TMC2208 uitstekend binnen zijn ontwerpdoelen, maar hij is geen universele oplossing voor elke printerconfiguratie.

Als je overweegt om je 3D-printer te upgraden met de TMC2208 V1.2, zijn er een aantal praktische zaken en stappen die ik uit eigen ervaring aanbeveel om het meeste uit deze drivers te halen. Begin met het inventariseren van je huidige motoren en hun specificaties: meet of controleer het nominale stroomverbruik van je NEMA-motoren en vergelijk dit met de 1,4 A continue limiet van de TMC2208. Voor standaard hobbymotoren is dit doorgaans voldoende, maar voor zwaardere of aangepaste systemen is het verstandiger om een krachtiger driver te overwegen.

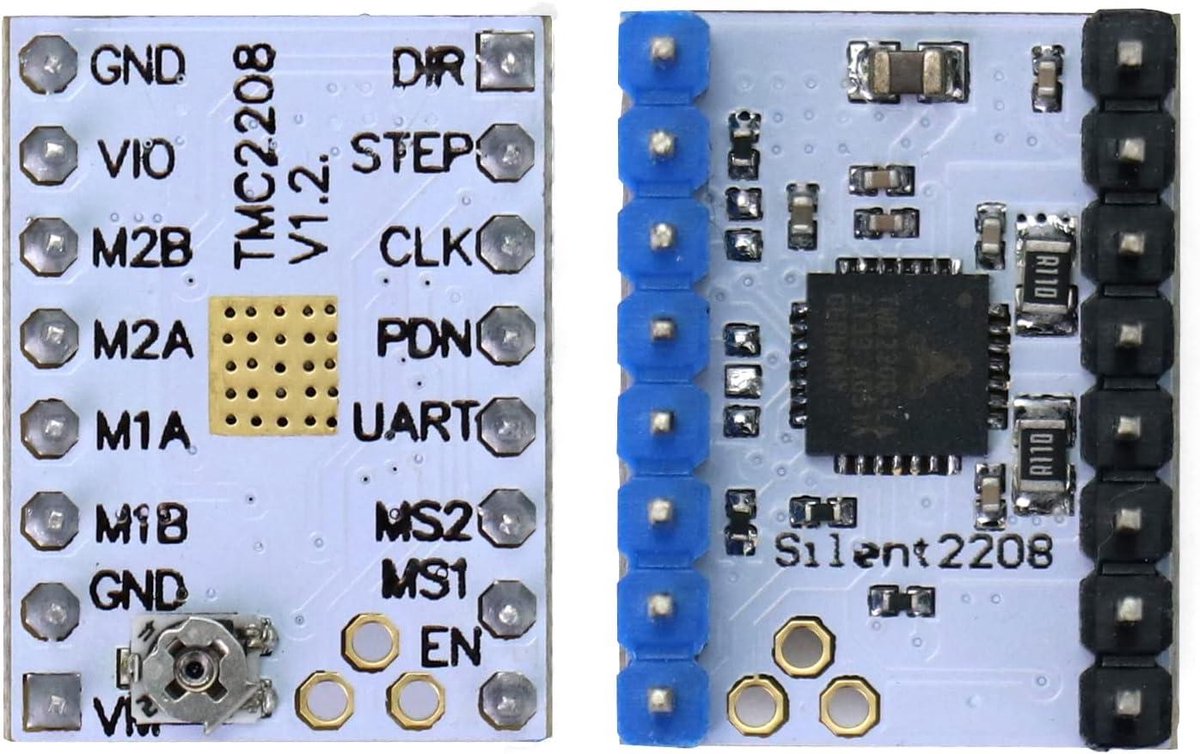

Let bij installatie op de juiste oriëntatie van de module en de pinout van je controllerbord. De stapelbare headers maken plug-and-play mogelijk op veel boards, maar controleer altijd verbindingen en zorg dat je geen kortsluiting veroorzaakt. Stel vervolgens de stroom af met behulp van een multimeter en stel Vref of de potentiometer in volgens de handleiding van je board en motor. Begin conservatief en verhoog de stroom voorzichtig tot een stabiel printgedrag zonder oververhitting.

Firmware-aanpassingen kunnen nodig zijn: als je de drivers via UART wilt configureren, controleer dan of je moederbord UART-compatibel is en pas pinheaders/jumpers aan waar nodig. Update stappen/mm in je firmware indien microstepping verandert of als je interpolatie inschakelt. Voor langdurige prints raad ik aan extra koeling te voorzien: hoewel de kleine heatsinks helpen, kan actieve luchtstroom of grotere koellichamen noodzakelijk zijn bij hogere ambities. Tot slot, test stapsgewijs: verbind één driver, print kalibratiekubussen en let op temperatuur, geluid en stapverlies voordat je alle assen vervangt. Met geduld en nauwkeurigheid levert de TMC2208 een relatief eenvoudige maar merkbare verbetering in geluidsniveau en printkwaliteit.
