Stabieler, strakker en stiller: upgrade je X-as met een lineaire glijrail

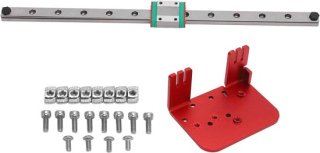

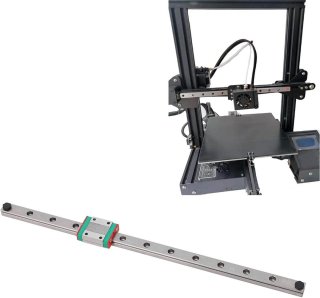

De Verbeterde Linear Rail Guide Kit voor de X-as is bedoeld als een directe mechanische upgrade voor populaire Creality-modellen zoals de Ender 3, Ender V2 en Ender 3 Pro. In plaats van de gebruikelijke kunststof V-wielen of de minder stijve standaardgeleiding, vervangt deze kit de beweging op de X-as door een metalen lineaire rail met een bijbehorend slide block. Het idee is simpel: een metalen rail biedt een beter gedefinieerde bewegingsbaan en het slide block zorgt voor minimale speling en consistente glijding, wat vooral merkbaar is bij hoge printsnelheden of wanneer de extruder zwaardere last draagt.

De constructie combineert roestvrij staal voor de rail en een aluminiumlegering voor de montagebeugel en bevestigingscomponenten. Dit maakt de upgrade robuust en minder gevoelig voor corrosie. De kit wordt geleverd met alle nodige bevestigingsmiddelen en gereedschap, waardoor het op papier een duidelijke plug-and-play upgrade lijkt. In de praktijk vergt de installatie wel aandacht: de rail moet nauwkeurig haaks en parallel ten opzichte van de Y-as worden bevestigd, en de slide block mag geen kantelen of onafhankelijke speling vertonen. Kleine aanpassingen van riemspanning en het controleren van de X-carriage hoogte zijn vaak nodig na montage.

Functioneel levert de rail vooral voordelen bij het verminderen van terugslag (backlash), verbeteren van lagenovergang en het beperken van oscillaties die ringing kunnen veroorzaken. Gebruikers die veel detail printsen, fijne lagen gebruiken of zwaardere hotends/extruders monteren, zullen de verbeterde stijfheid en herhaalbaarheid het meest waarderen. Verwacht echter niet dat de rail alle issues oplost: slechte slicer-instellingen, losse frames of onjuiste bednivellering blijven nog steeds printproblemen veroorzaken. Kortom, het is een hoogwaardige mechanische verbetering die in combinatie met goede afstelling echt verschil maakt.

Ondanks de voordelen zijn er ook enkele beperkingen en aandachtspunten. Ten eerste vereist de installatie nauwkeurigheid. Als de rail niet perfect uitgelijnd is ten opzichte van de Y-as of de X-carriage, ontstaan er spanningen die de werking juist kunnen verslechteren. Dit betekent dat gebruikers tijd moeten investeren in afstellen en mogelijk gebruik maken van een waterpas, feeler gauges of andere hulpmiddelen. Voor beginners kan dit een frustrerende ervaring zijn.

Een ander potentieel nadeel is het extra gewicht en de veranderde massa van de X-as. De metalen rail en slide block voegen massa toe aan de bewegende delen. Dat kan leiden tot iets meer inertie, wat bij agressieve acceleratie- en jerk-instellingen resulteert in vibraties of overshoot als die instellingen niet aangepast worden. Gebruikers die de stock snelheids- en acceleratie-instellingen willen behouden, moeten testen en mogelijk tuning doorvoeren in de firmware of slicer-instellingen.

Compatibiliteit is in de praktijk niet onbeperkt: de kit is ontworpen voor Ender 3-achtige frames; andere printers of aangepaste X-carriages vragen mogelijk extra aanpassingen of passen niet zonder modificatie. Ten slotte is er het onderhoudsperspectief: hoewel metalen rails minder vaak vervangen hoeven te worden, vragen ze wel periodieke smering en controle op vuil en stof, anders neemt de wrijvingscoëfficiënt toe en kan slijtage optreden. Kortom, wie een plug-and-play ervaring verwacht zonder afstelling of tuning, kan teleurgesteld raken.

Als je overweegt deze lineaire rail-kit te kopen, bereid je dan voor op een mix van relatief eenvoudige montage en nauwkeurige afstelling. Begin met het controleren van de meegeleverde onderdelen: raillengte, slide block, schroeven en beugel moeten allemaal compleet en onbeschadigd zijn. Werk op een stabiele, schone ondergrond en neem foto's van je originele montage voordat je onderdelen losdraait — dit helpt bij terugplaatsen en bij het diagnosticeren als iets niet juist uitlijnt.

Tijdens installatie is uitlijnen het belangrijkste: controleer dat de rail precies parallel loopt met de Y-as en dat de slide block vrij kan bewegen zonder te kantelen. Gebruik meetinstrumenten (waterpas, liniaal of feeler gauge) indien mogelijk. Draai bouten stapsgewijs aan in kruispatroon en controleer tussendoor of de carriage nog vrij beweegt. Een te strakke montage veroorzaakt spanning; te losse bevestiging geeft speling. Stel ook je riemspanning opnieuw in na montage: de extra massa en gewijzigde loop kunnen invloed hebben op de optimale spanning.

Na monteren: smeer de rail lichtjes met een geschikte smeermiddel (bijv. licht machineolie of PTFE-gebaseerde smeermiddelen) en test prints met standaard en hogere snelheden. Let op stringing, ringing en laagovergangen en pas jerk/acceleration aan in je firmware of slicer indien nodig. Voor wie een zwaardere extruder of directe drive monteert, is deze rail nuttig, maar houd rekening met de noodzaak om printsnelheden of acceleraties te verlagen om ongewenste vibraties te voorkomen.

Tot slot: onderhoud is eenvoudig maar belangrijk. Maak de rail periodiek schoon van stof en filamentdeeltjes en breng een dunne smeerlaag aan. Bewaar de gedemonteerde originele onderdelen voor het geval je terug wilt naar stock of wilt vergelijken. Met zorgvuldige installatie en regelmatig onderhoud levert deze upgrade een sterke verbetering in stabiliteit en printkwaliteit.
